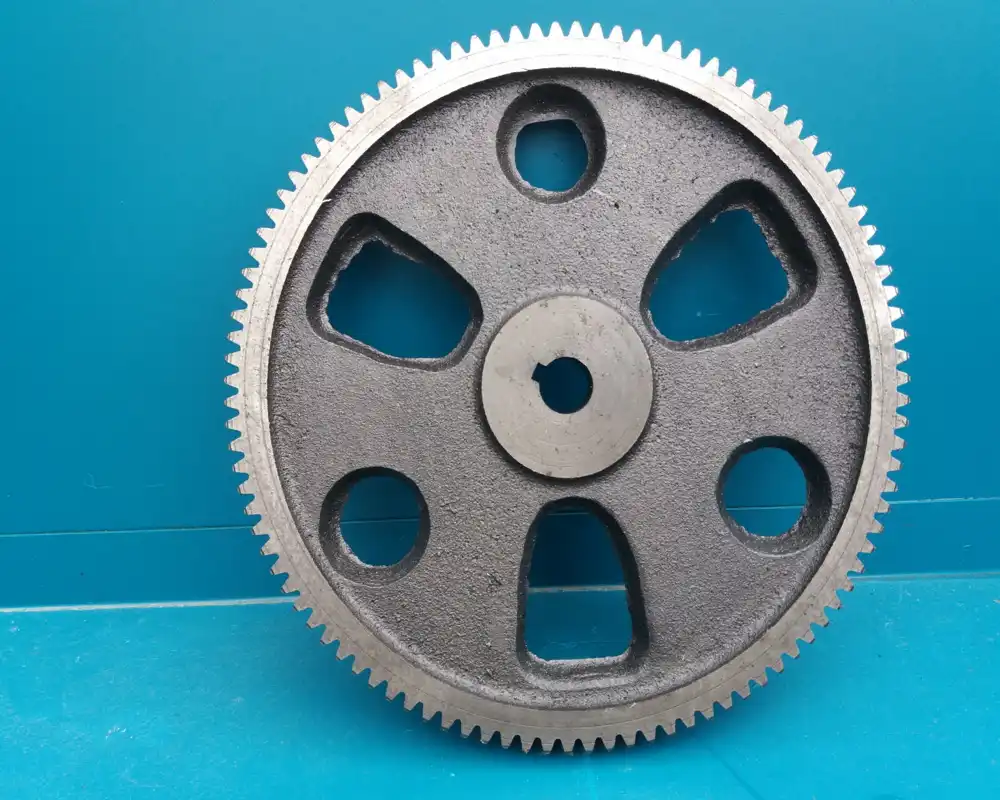

ОВИ 06.121 Колесо зубчатое

Описвния.

ОВИ 06.121 Колесо зубчатое - каталожный номер узла, входящего в состав редуктора механизма самопередвижения зернопогрузчика.

Изготавливается из отливки чугуна марки СЧ-20.

Дальнейшая обработка - на токарном, зубонарезном и долбежном станках.

Блок состоит из зубчатого колеса с числом зубьев z=103 и запрессованной в него шестеренки с количестом зубьев z=44.

Посадочный диаметр зубчатого блока - 25мм.

Внутри  посадочного отверстия предусмотрен шпон-паз под шпонку 8х7мм.

Для облегчения конструкции зубчатого блока в теле зубчатого колеса предусмотрены отверстия, выполненные на стадии изготовления отливки.

Необходимым условием для длительной экплуатации зубчатого блока является наличие рекомендуемой смазки согласно информации в соответствующем разделе Инструкции по эксплуатации.

К выходу из строя зубчатого блоки и редуктора в целом может привести нарушение геометрии валов и полуосей.

Категорически недопустимо попадание внутрь корпуса редуктора механизма самопередвижения посторонних предметов, которые могут попасть в область зацепления зубчатых пар.

Это неизбежно приведет к заклиниванию редуктора и к разрушению зубчатой области блока и к выходу из строя остальных элементов редуктора.

Норма применяемости - 1шт

Характеристики.

• модуль зуба m=3,0мм
• высота зуба h=6,75мм
• делительный диаметр d=309мм
• диаметр вершин зубьев dа=315мм
• шаг зубьев р=9,42мм
