Каталог ОВС-25

Скачать

Машина ЗЕРНООЧИСТИТЕЛЬНАЯ

ОЧИСТИТЕЛЬ ВОРОХА самопередвижная

ОВС-25

Каталог деталей и сборочных единиц



СБОРОЧНЫЕ ЕДИНИЦЫ И ДЕТАЛИ

Рис. 3. ОБЩИЙ ВИД



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5321

ОБИ 06.000

1

Механизм самопередвижения

47 7523 5347

ОБ И 07.000

1

Электропривод

47 7523 5424

ОВИ 18.000

1

Ограждение











Рис. 4. ОБЩИЙ ВИД (СО СБОРОЧНЫМИ ЕДИНИЦАМИ ПЕРВОГО ПОРЯДКА)



Шифр ОКП

Обозначение

Кол-во

Наименование

47 7523 5025

ОВИ 01.000

1

Рама с ходом

47 7523 5056

ОВИ 02.000

1

Решетная часть

47 7523 5121

ОВИ 03.000

1

Воздушная часть

47 7523 5199

ОВИ 04.000

1

Транспортер отгрузочный

47 7523 5240

ОВИ 05.000

1

Транспортер загрузочный

47 7523 5375

ОВИ 10.000

1

Шнек

47 7523 5391

ОВИ 11.000

1

Цепь приводная

47 7523 5392

ОВИ 12.000

1

Стенка

47 7523 5393

ОВИ 12.000-01

1

Стенка

47 7523 5401

ОВИ 13.000

1

Приемник

47 7523 5406

ОВИ 14.000

1

Кассета

47 7523 5411

ОВИ 15.000

1

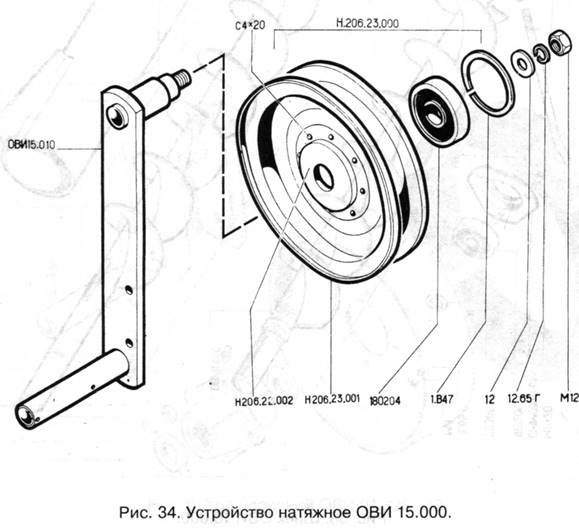

Устройство натяжное

47 7523 5412

ОВИ 15.000-01

1

Устройство натяжное

47 7523 5413

ОВИ 15.000-02

1

Устройство натяжное

47 7523 5421

ОВИ 16.000

1

Устройство натяжное

47 7523 5445

ОВИ 19.000

1

Ограждение

47 7523 5450

ОВИ 20.000

1

Ограждение

47 7523 5456

ОВИ 21.000

1

Ограждение

47 7523 5461

ОБИ 22.000

1

Ограждение

47 7523 5466

ОВИ 23.000

1

Щиток

47 5723 5469

ОВИ 27.000

1

Замок

47 7524 1002

ОВИ 00.103

1

Шкив

47 7524 1006

ОВИ 00.108

1

Шкив

47 7523 5013

ОВИ 00.106

1

Шкив

47 7523 5014

ОВИ 00.107

1

Шкив

47 7522 4871

СММ 28.000

1

Звездочка натяжная







Рис. 5. РАМА С ХОДОМ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5025

ОВИ 01.000

1

Рама с ходом

47 7523 5026

ОВИ 01-010

1

Рама

47 7523 5027

ОВИ 01.020

1

Ход передний

47 7522 4043

СММ 01.060

1

Дышло

47 7522 4022

СММ 01.050

3

Колесо обрезиненное

47 7522 2273

ОВБ 1202

1

Ступица

47 7522 8230

СММ 01.103

2

Звездочка

47 7522 2620

ОВБ 6256

1

Ось

47 7522 5782

ОСУ 1031

2

Колпачок

47 7522 5782

ОСУ Г032

2

Кольцо

47 7522 3210

ОСУ 6050

2

Чека

47 7522 4045

СММ 01.080

1

Обод колеса



572000

1

Шина массивная



1.2.Ухл1

2

Масленка



Ml 6X60

4

Болт



М16

8

Гайка



20

2

Шайба



3,2X20

2

Шплинт



4X28

2

Шплинт



8X50

1

Шплинт







Рис. 6. ХОД ПЕРЕДНИЙ





Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5027

ОВИ 01.020

1

Ход передний

47 7523 5028

ОВИ 01.030

1

Вилка

47 7522 4045

СММ 01.080

1

Обод колеса

47 7522 2273

ОВБ 1202

1

Ступица

47 7522 2276

ОВБ 1213

2

Втулка

47 7522 2564

ОВБ 6002

2

Чека

47 7522 2645

ОВБ 6296

1

Ось колеса



572000

1

Шина массивная



1.2.Ухл1

1

Масленка



Ml 6X50

4

Болт



М16

8

Гайка



2,5X16

2

Шплинт

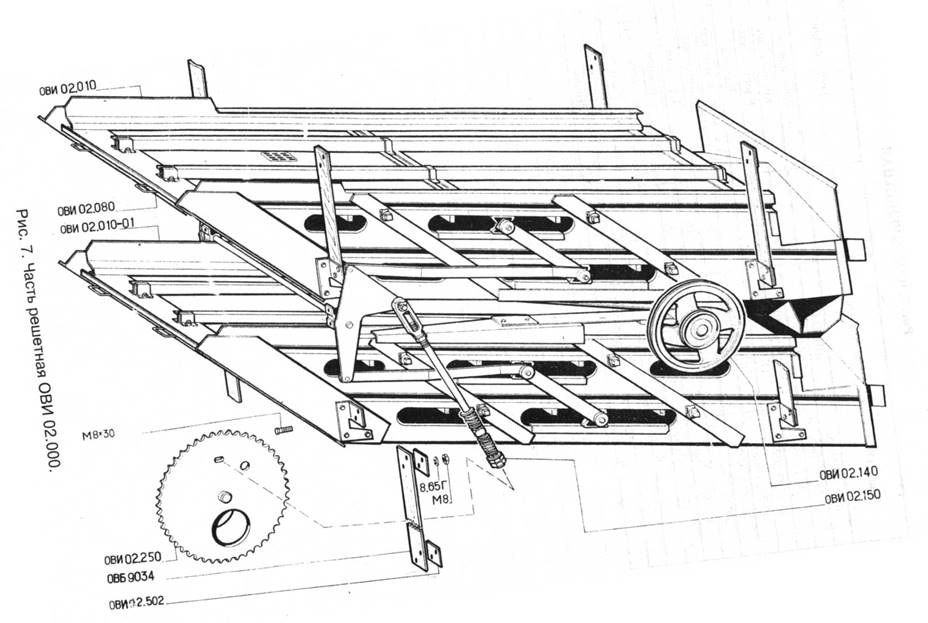

Рис. 7. ЧАСТЬ РЕШЕТНАЯ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5065

ОВИ 02.000

1

Решетная часть

47 7523 5067

ОВИ 02.010

1

Корпус стана

47 7523 5068

ОВИ 02.010-01

1

Корпус стана

47 7523 5077

ОВИ 02.080

4

Кассета

47 7523 5083

ОВИ 02.150

1

Механизм очистки

47 7523 5972

ОВИ 02.250

1

Контрпривод

47 7523 5559

ОВИ 02.502

16

Накладка

47 7522 2711

ОВБ 9034

8

Пружина

47 7523 5082

ОВИ 02.140

1

Вал эксцентриковый



М8Х30

32

Болт



М8

32

Гайка



8.65Г

32

Шайба

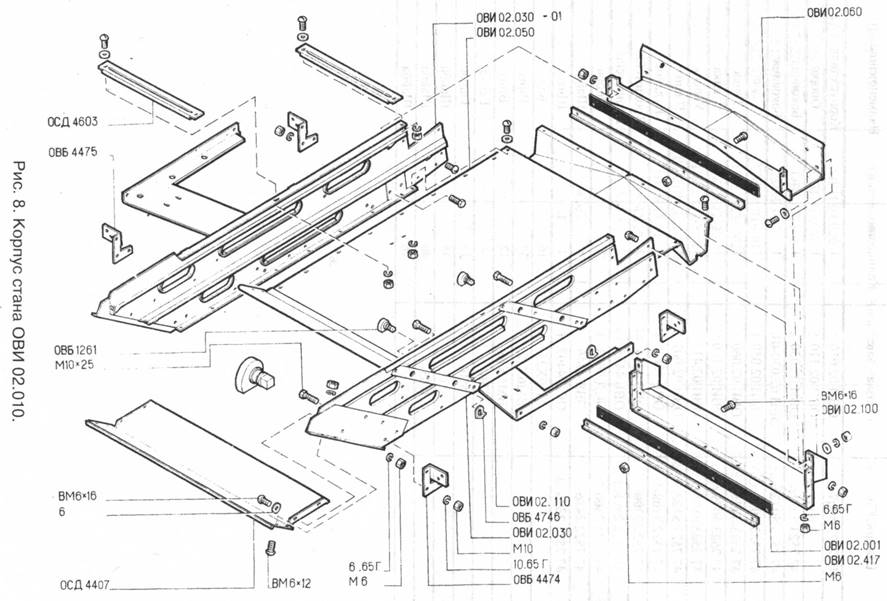

Рис. 8 КОРПУС СТАНА

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5067

ОВИ 02.010

1

Корпус стана



ОВИ 02.110

1

Опора

47 7523 5071

ОВИ 02.030

1

Боковина

47 7523 5072

ОВИ 02.030-01

1

Боковина

47 7523 5074

ОВИ 02.050

1

Дно

47 7523 5075

ОВИ 02.060

1

Течка

47 7523 5079

ОВИ 02.100

1

Стенка

47 7523 5105

ОВИ 02.417

1

Уголок

47 7523 5122

ОВИ 02.001

1

Планка

47 7522 3169

ОВБ 1261

4

Кулачок

47 7522 2390

ОВБ 4474

2

Кронштейн

47 7522 2391

ОВБ 4475

2

Кронштейн

47 7523 2360

ОСД 4603

2

Опора

47 7522 2486

ОВБ 4746

8

Шайба

47 7523 2291

ОСД 4407

1

Щиток



Ml 0X25

16

Болт



ВМ6Х12

30

Винт



ВМ6Х16

12

Винт



М6

46

Гайка



М10

16

Гайка



6

38

Шайба



6.65Г

46

Шайба



10.65Г

16

Шайба







Рис. 10. КОРПУС СТАНА

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5067

ОВИ 02.010-01

1

Корпус стана

47 7523 5071

ОВИ 02.030

1

Боковина

47 7523 5072

ОВИ 02.030-01

1

Боковина

47 7523 5075

ОВИ 02.060

1

Течка

47 7523 5079

ОВИ 02.100

1

Стенка

47 7523 5094

ОВИ 02.402

1

Опора

47 7523 5095

ОВИ 02.402-01

1

Опора

47 7523 5105

ОВИ 02.417

1

Уголок

47 7523 5122

ОВИ 02.001

1

Планка

47 7522 2142

ОВБ 59-1-3

1

Дно

47 7522 3169

ОВБ 1261

4

Кулачок

47 7522 2390

ОВБ 4474

2

Кронштейн

47 7522 2391

ОВБ 4475

2

Кронштейн

47 7522 2486

ОВБ 4746

8

Шайба

47 7523 2291

ОСД 4407

I

Щиток

47 7523 2360

ОСД 4603

2

Опора



Ml 0X25

16

Болт



М6Х!2

4

Болт



ВМ6Х12

30

Винт



ВМ6Х16

12

Винт



Мб

46

Гайка



М10

16

Гайка



6

36

Шайба



6.65 Г

46

Шайба



10.65Г

16

Шайба

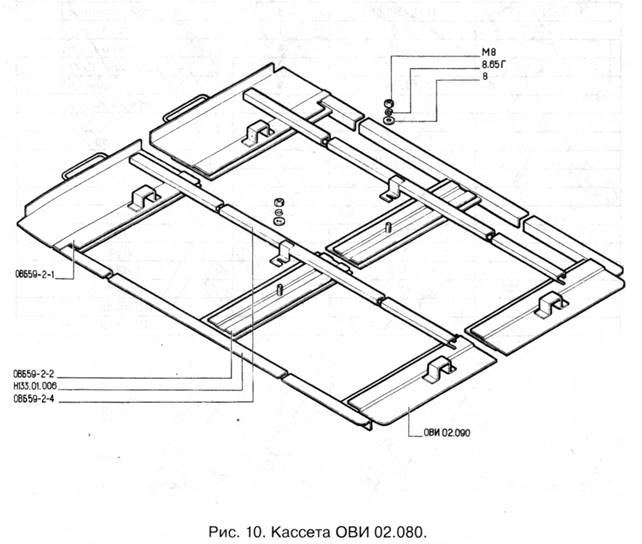

Рис. 10 КАССЕТА

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5077

ОВИ 02.080

1

Кассета

47 7523 5078

ОВИ 02.090

1

Поперечина

47 7522 3226

ОВБ 59-2-1

1

Поперечина

47 7522 3227

ОВБ 59-2-2

I

Поперечина

47 7522 3225

ОВБ 59-2-4

2

Рейка прижимная

47 9173 6536

Н133.01.006

2

Уголок



М8

2

Гайка



8.65Г

2

Шайба



8

2

Шайба







Рис. 11 ВАЛ ЭКСЦЕНТРИКОВЫЙ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5082

ОВИ 02.140

1

Вал эксцентриковый

47 7523 5080

ОВИ 02.101

1

Шкив

47 7523 5113

ОВИ 02.601

1

Вал

47 7522 3072

ОВБ 1256

4

Эксцентрик

47 7522 3160

ОВБ 6335-01

5

Винт

47 7521 4246

ЗАВ-10.55.104

4

Головка шатуна

47 7521 4249

ЗАВ-10.55.902

4

Шатун

47 7521 6197

ЗВТ 02.401

1

Шайба специальная

47 9188 4042

Н026.059

2

Корпус подшипника

47 9188 4108

Н026.164

1

Крышка подшипника

47 9188 4154

Н026.505

1

Кольцо распорное

47 9188 4143

Н026.227-01

7

Крышка подшипника

47 7521 1272

НЕЙ 2.00.401

8

Накладка

47 7521 1273

НЕН 1500601

8

Кольцо пружинное



В35

1

Кольцо



В110

4

Кольцо



11207

2

Подшипник



80212

4

Подшипник



1-2-35X58-1

3

Манжета



1.2.Ухл1

1

Масленка



2.2.45.Ухл1

1

Масленка



М8Х30

1

Болт



М8Х40

4

Болт



Ml 2X45

4

Болт



М12Х50

12

Болт



М8

4

Гайка



М10

5

Гайка



M12

40

Гайка



8

8

Шайба



2-10X8X56

1

Шпонка



2-10X8X63

4

Шпонка







Рис. 172. МЕХАНИЗМ ОЧИСТКИ РЕШЕТ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5083

ОВИ 02.150

1

Механизм очистки решет

47 7523 5084

ОВИ 02.160

1

Вал привода щеток

47 7523 8609

ЙЕН 43.010А

1

Втулка

4 775 235 976

ОВИ 02.270

1

Шток

47 7523 5085

ОВИ 02.170

1

Рычаг

47 7523 5088

ОВИ 02.190

2

Шатун

47 7523 5973

ОВИ 02.616

1

Ось

47 7522 3160

ОВБ 6335-01

7

Винт

47 7524 1013

ОВИ 02.103 (ОВБ 1148 А)

1

Головка

47 7521 4356

ЗАВ 10.58.604

2

Пружина

47 7521 4340

ЗАВ 10.5803

1

Втулка

47 7521 8055

ЗАВ 10.33.102

1

Подшипник

47 7521 6366

ЗВТ 02.637

1

Кольцо распорное

47 7521 8204

ОС 1073

2

Кольцо упорное

47 7522 3138

ИЕН 4.00.003

4

Втулка металлокерамическая



2Б25.65Г

1

Кольцо



2В52.65Г

2

Кольцо



180205

2

Подшипник



2.2.45.Ухл1

2

Масленка



Ml 2X45

4

Болт



М8

34

Гайка



М10

15

Гайка



М12

8

Гайка



М16

1

Гайка



М20

1

Гайка



16.65Г

1

Шайба



16

1

Шайба



20

1

Шайба



24

25

Шайба



6X36

1

Штифт



2-8X7X63

1

Шпонка



ШЕЗ-25

5

Шайба















Рис.13 МЕХАНИЗМ ОЧИСТКИ РЕШЕТ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5083

ОВИ 02.150

1

Механизм очистки решет

47 7523 5089

ОВИ 02.190-01

1

Шатун

47 7522 2134

ОВБ 57-7

4

Вал коленчатый

47 7522 2195

ОВБ 81

4

Гайка

47 7522 3117

ОВБ 6304

4

Втулка

47 7522 3160

ОВБ 6335-01

7

Винт)

47 7522 3060

ОВБ 0186

8

Ползун

47 7523 5930

ОВИ 02.414

4

Накладка

47 7523 2439

ОСД 5188

4

Регулятор

47 7521 8205

ОС 1077

4

Кольцо



2Г-04-25-30-920

12

Щетка

47 7523 5925

ОВИ 02.240

4

Щеткодержатель

47 7521 8059

ЗАВ-10.33.409

2

Планка

47 7521 8198

ЗАВ-10.33.411

2

Планка

47 7521 1270

ВЛ 4067А

4

Шайба

47 7521 1271

ВЛ 4068А

4

Шайба

47 8232 0114

KMX 102Б

1

Втулка металлокерамическая

47 7521 6280

ЗВТ 02.503

8

Хомут

47 7521 6863

ЗВТ 86.401

8

Стопор



М8Х25

8

Болт



1.2.Ухл1

1

Масленка



М8Х30

4

Болт



Ml 0X30

8

Винт



ВМ6Х35

36

Винт



Мб

36

Гайка



М8

16

Гайка



М10

15

Гайка



6.65 Г

36

Шайба



10.65Г

8

Шайба



10

8

Шайба



24

25

Шайба



4X36

12

Шплинт

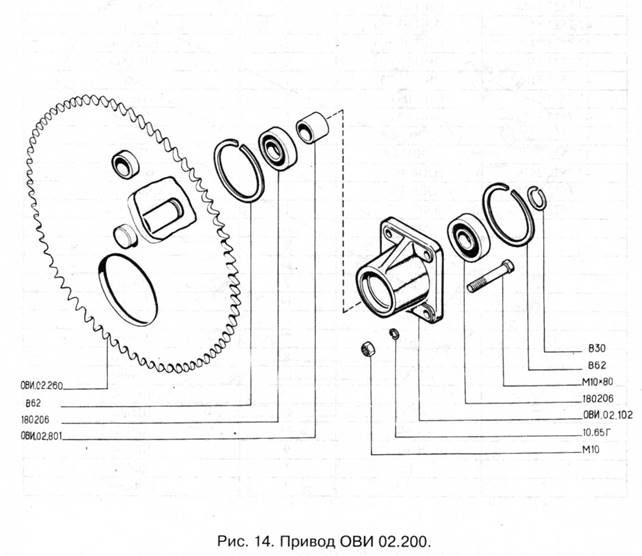

Рис.14. ПРИВОД



Шифр ОКП

Обозначение

Количество

Наименование



ОВИ 02.250

1

Привод



ОВИ 02.260

1

Звездочка

47 7523 5081

ОВИ 02.102

1

Корпус подшипника

47 7523 5120

ОВИ 02.801

1

Втулка



ВЗО

1

Кольцо



В62

2

Кольцо



180206

2

Подшипник



М10Х80

4

Болт



М10

4

Гайка



10.65Г

4

Шайба

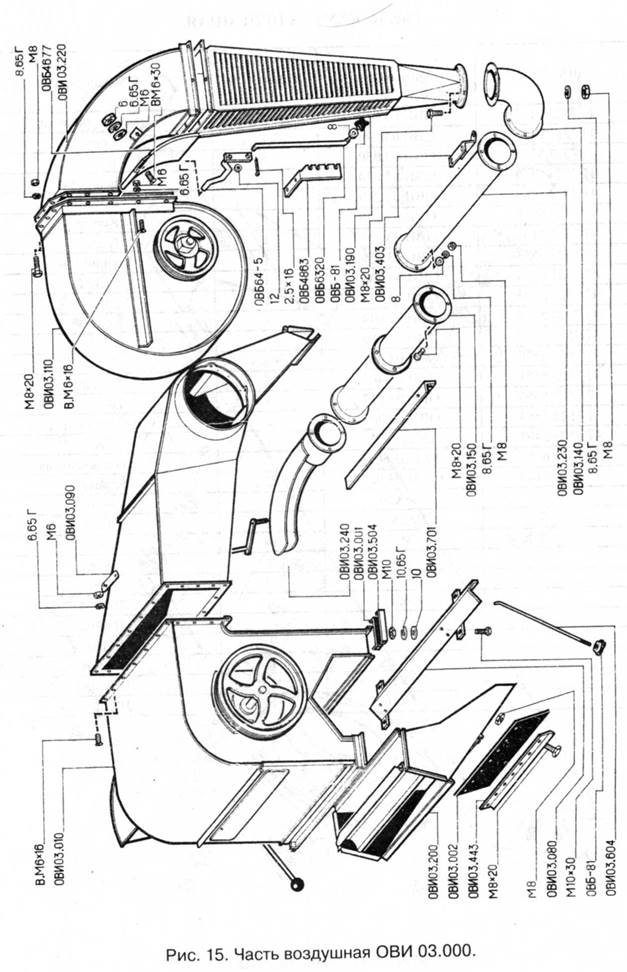

Рис. 15 ВОЗДУШНАЯ ЧАСТЬ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5121

ОВИ 03.000

1

Аспирация

47 7523 5124

ОВИ 03.010

1

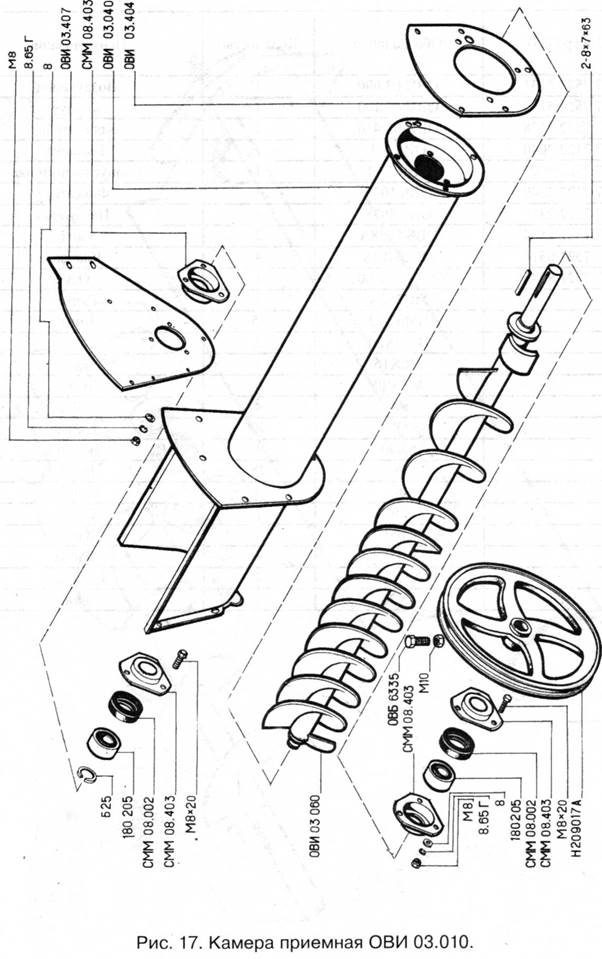

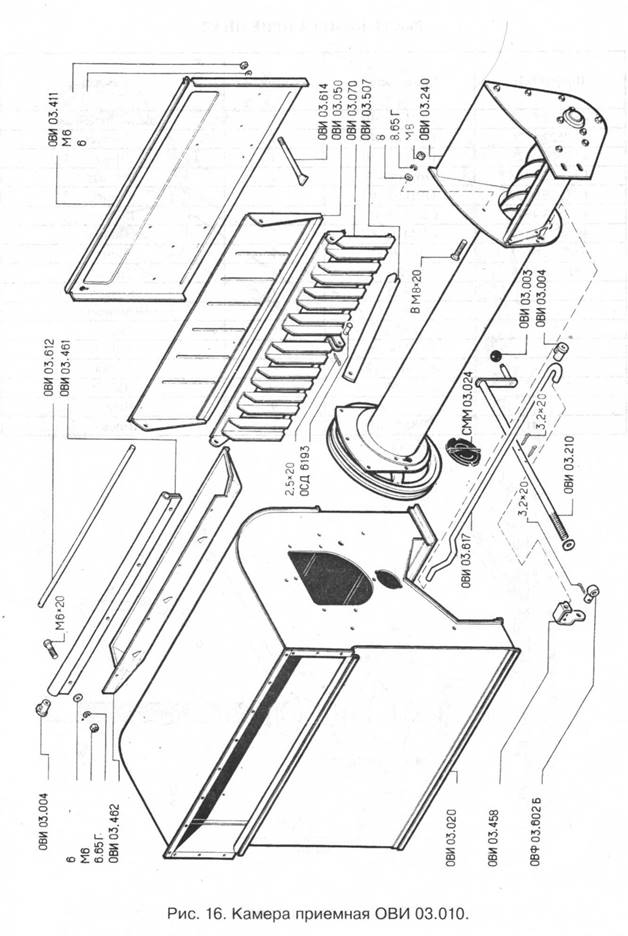

Камера приемная

47 7523 5130

ОВИ 03.080

1

Кронштейн

47 7523 5131

ОВИ 03.090

1

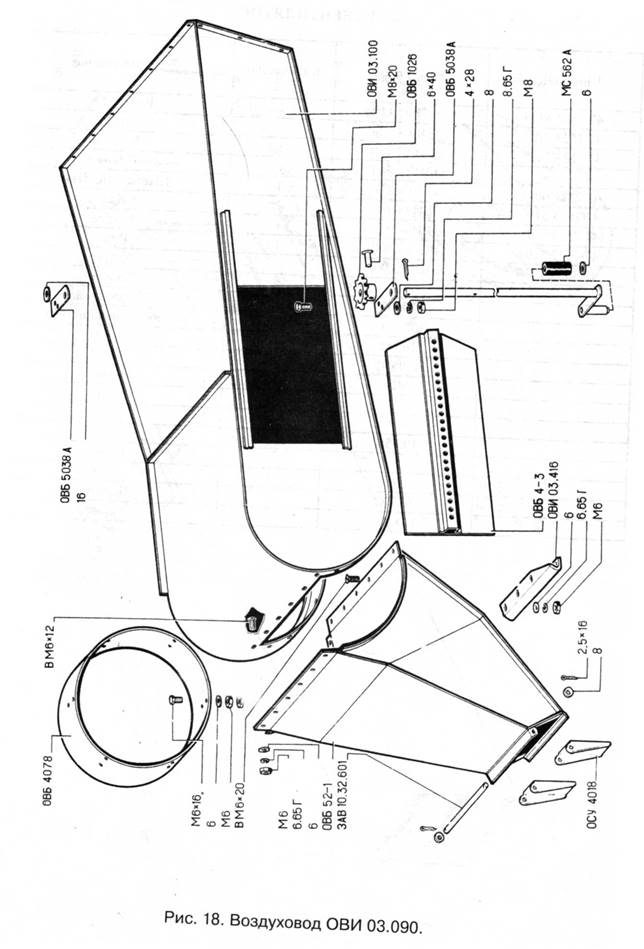

Воздуховод

47 7523 5133

ОВИ 03.110

1

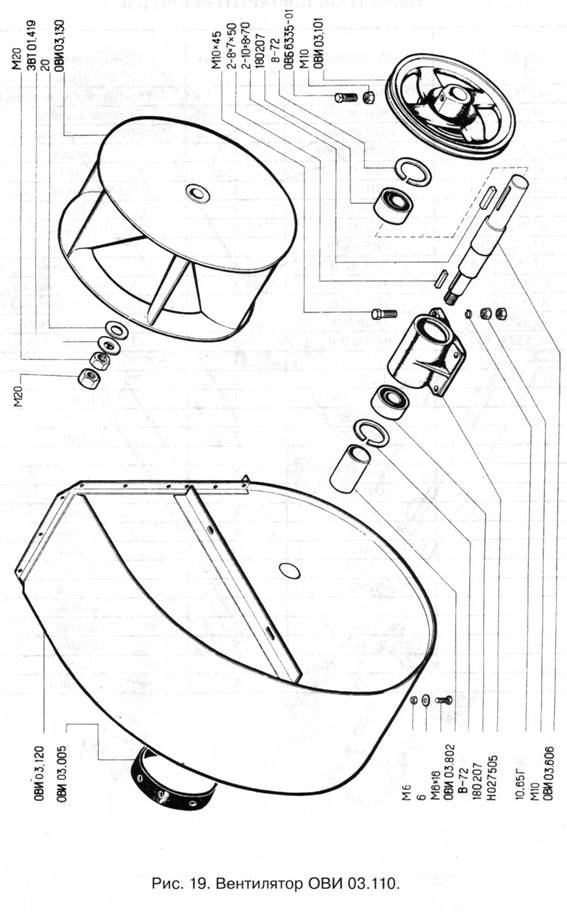

Вентилятор

47 7523 5136

ОВИ 03.140

1

Кольцо

47 7523 5137

ОВИ 03.150.



Труба

47 7523 5141

ОВИ 03.190.

1

Пылеотделитель

47 7523 5142

ОВИ 03.200

1

Лоток

47 7523 5144

ОВИ 03.220

1

Переходник

47 7523 5546

ОВИ 03.230

1

Труба

47 7523 5547

ОВИ 03.240

1

Носок

47 7523 5148

ОВИ 03.403

1

Кронштейн

47 7523 5476

ОВИ 03.443

1

Накладка

47 7523 5489

ОВИ 03.504



Накладка

47 7523 5188

ОВИ 03.604



Штанга

47 7523 5196

ОВИ 03.701

1

Уголок

47 7523 5122

ОВИ 03.001



Пластина

47 7523 5123

ОВИ 03.002

1

Фартук

47 7522 3203

ОВБ 64-5

1

Ось

47 7522 2195

ОВБ-81



Гайка

47 7522 2439

ОВБ 4677

1

Заслонка

47 7522 3181

ОВБ 4863

1

Кронштейн

47 7522 3149

ОВБ 6320

1

Рукоятка



М8Х20

31

Болт



Ml 0X30

9

Болт



ВМ6Х16

34

Винт



ВМ6Х30

2

Винт



Мб

44

Гайка



М8

43

Гайка



М10

9

Гайка



6

8

Шайба



8

18

Шайба



10

16

Шайба



6.65 Г

40

Шайба



8.65Г

43

Шайба



10.65Г

9

Шайба



12

1

Шайба



2.5X16

2

Шплинт



Рис. 16 КАМЕРА ПРИЕМНАЯ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5124

ОВИ 03.010

1

Камера приемная

47 7523 5125

ОВИ 03.020

1

Корпус

47 7523 5127

ОВИ 03.050

1

Стенка

47 7523 5129

ОВИ 03.070

1

Делитель

47 7523 5143

ОВИ 03.210

1

Регулятор

47 7523 5126

ОВИ 03.240

1

Корпус

47 7523 5153

ОВИ 03.411

1

Стенка

47 7523 5553

ОВИ 03.458

1

Кронштейн

47 7523 5184

ОВИ 03.50.7

1

Штанга

47 7523 5193

ОВИ 03.612

1

Ось

47 7523 5194

ОВИ 03.614



Крючок

47 7523 5882

ОВИ 03.003

1

Маховик

47 7523 5549

ОВИ 03.461

1

Петля

47 7523 5551

ОВИ 03,462

1

Клапан

47 7523 5556

ОВИ 03.617

1

Торсион

47 7523 5554

ОВИ 03.004



Подшипник

47 7523 2491

ОСД 6193

1

Ось

47 7526 6158

ОВФ 03.602Б

1

Гайка специальная

47 7522 4243

СММ 03.024

2

Крышка



М6Х20

4

Болт



ВМ8Х20

3

Винт



Мб

14

Гайка



М8

9

Гайка



6.65Г

12

Шайба



8.65Г

21

Шайба



6

15

Шайба



8

9

Шайба



2,5X20

1

Шплинт



3,2X20

1

Шплинт



2,5X16

1

Шплинт





Рис. 17 КАМЕРА ПРИЕМНАЯ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5124

ОВИ 03.010

1

Камера приемная

47 7523 5126

ОВИ 03.040

1

Корпус

47 7523 5128

ОВИ 03.060

1

Шнек

4 775 235 148

ОВИ 03.404

1

Фланец

4 775 235 152

ОВИ 03.407

1

Фланец

47 7523 4606

СММ 08.403

4

Корпус

47 7522 4565

СММ 08.002

2

Обойма

47 7522 3(59

ОВБ 6335

1

Винт

47 9283 7276

Н209017А

1

Шкив



Б-25

1

Кольцо



180205

2

Подшипник



М8Х20

6

Болт



М8

11

Гайка



М10

1

Гайка



8.65Г

23

Шайба



8

9

Шайба



2-8X7X63

1

Шпонка



Рис. 18. ВОЗДУХОВОД

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5131

ОВИ 03.090

1

Воздуховод

47 7523 5132

ОВИ 03.100

1

Корпус

47 7522 5158

ОВИ 03.416

1

Кронштейн

47 7522 2040

ОВБ 4-3

1

Заслонка

47 7522 2095

ОВБ 52-1

1

Корпус отстойника

47 7522 2249

ОВБ 1026

1

Фиксатор

47 7522 2319

ОВБ 4078

1

Патрубок

47 7522 2504

ОВБ 5038А

2

Ушко

47 7521 6514

ОСУ 4018

4

Клапан

47 7521 8045

ЗАВ 10.32.601

1

Ось



МС562А

1

Ручка



ВМ6Х12

15

Винт



ВМ6Х20

3

Винт



М6Х16

1

Болт



М8Х20

6

Болт



Мб

4

Гайка



М8

30

Гайка



6X40

4

Заклепка



6

25

Шайба



8

6

Шайба



16

1

Шайба



6.65Г

18

Шайба



8.65Г

4

Шайба



2,5X16

2

Шплинт



4X28

1

Шплинт







Рис. 19 ВЕНТИЛЯТОР

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5133

ОВИ 03.110

1

Вентилятор

47 7523 5134

ОВИ 03.120

1

Кожух

47 7523 5135

ОВИ 03.130

1

Крылач



ОВИ 03.101

1

Шкив

47 7521 6047

ЗВТ 01.419

1

Шайба стопорная

47 7523 5190

ОВИ 03.606

1

Вал

47 7523 5478

ОВИ 03.802

1

Втулка

47 7522 3160

ОВБ 6335-01

1

Винт

47 7523 5866

ОВИ 03.005

1

Хомут



В72

2

Кольцо



180207

2

Подшипник



Н027505

1

Корпус подшипника



М6Х16

6

Болт



Ml 0X45

4

Болт



Мб

12

Гайка



М10

9

Гайка



М20

2

Гайка



10.65Г

4

Шайба



6

6

Шайба



20

1

Шайба



2-8X7X50

1

Шпонка



2-10X8X70

1

Шпонка









Рис. 20 ТРАНСПОРТЁР ОТГРУЗОЧНЫЙ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5199

ОВИ 04.000

1

Транспортер отгрузочный

47 7523 5201

ОВИ 04.020

1

Секция верхняя

47 7523 5204

ОВИ 04.080

1

Шнек чистого зерна

47 7523 5205

ОВИ 04.090

1

Секция

47 7523 5953

ОВИ 04.160

1

Крыша

47 7523 5234

ОВИ 04.501

1

Упрочняющая деталь

47 7521 6362

ЗВТ 02.632

1

Ось

47 7523 5479

ОВИ 04.901



Прокладка

47 7522 3205

ОВБ 53-10

1

Патрубок

47 7522 2354

ОВБ 4264



Прокладка

47 9.188 4057

Н026.085

1

Корпус подшипника

47 9188 4142

Н026.226

1

Крышка подшипника

47 9188 4153

Н026.504

1

Кольцо распорное

47 9183 5630

08.105.000

1

Транспортер цепной



11206

1

Подшипник



1.2.УХл1

1

Масленка



1.1-30X52-1

1

Манжета



М8Х50

2

Болт



М8Х20

7

Болт



М8Х25

9

Болт



М10X25

7

Болт



Ml 0X70

2

Болт



М6Х20

4

Болт



Мб

4

Гайка



М8

31

Гайка



М10

11

Гайка



6.65Г

4

Шайба



8.65Г

5

Шайба



10.65Г

7

Шайба



6

4

Шайба



8

8

Шайба



10

8

Шайба





Рис. 21 СЕКЦИЯ ВЕРХНЯЯ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5201

ОВИ 04.020

1

Секция верхняя

47 7523 5202

ОВИ 04.030

1

Секция

47 7523 5207

ОВИ 04.101

2

Корпус подшипника

47 7523 5208

ОВИ 04.102

1

Шкив

47 7523 5212

ОВИ 04.401

1

Крышка

47 7523 5236

ОВИ 04.601

2

Болт натяжной

47 7523 5237

ОВИ 04.602

1

Вал

47 7523 5200

ОВИ 04.001

2

Прокладка

47 7522 2271

ОВБ 1154

1

Крышка подшипника

• 47 7522 3224

ОВБ 1264

1

Крышка подшипника

47 7522 2604

ОВБ 6226

1

Шпонка

47 7522 3159

ОВБ 6335

1

Винт

47 9183 2536

Н023.206-01

1

Звездочка (Z=8) ф25



11205

2

Подшипник



1.1-25X42-1

3

Манжета



1.2.Ухл1

2

Масленка



М8Х20

4

Болт



ВМ10Х16

1

Винт



ВМ6Х16

6

Винт



Мб

6

Гайка



М8

1

Гайка



М12

4

Гайка



6.65Г

6

Шайба



2-8X7X70

1

Шпонка

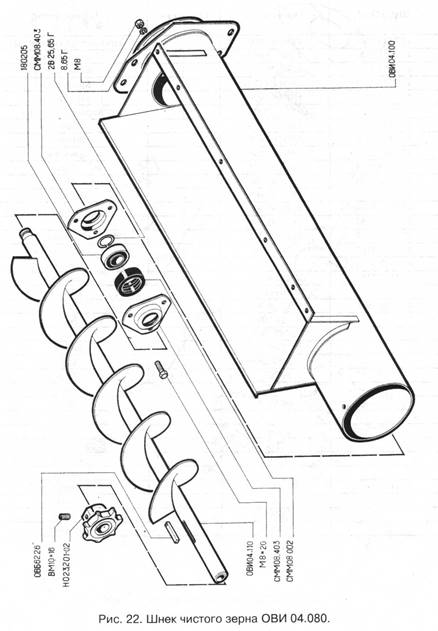

Рис. 22. ШНЕК ЧИСТОГО ЗЕРНА



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5204

ОВИ 04.080

1

Шнек

47 7523 5206

ОВИ 04.100

1

Корпус

47 7523 5209

ОВИ 04.110

1

Шнек

47 7522 4606

СММ 08.403



Корпус

47 7522 4565

СММ 08.002

1

Обойма

47 7522 2604

ОВБ 6226

1

Шпонка

47 9183 2529

Н023.201-02

1

Звездочка (Z=7) фЗО



2В25.65Г

1

Кольцо



180205

1

Подшипник



М8Х20

7

Болт



ВМ10Х16

1

Винт



М8

31

Гайка



8.65Г

5

Шайба





Рис. 23. ТРАНСПОРТЕР ЗАГРУЗОЧНЫЙ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5240

ОВИ 05.000

1

Транспортер загрузочный

47 7523 5247

ОВИ 05.010

1

Секция верхняя

47 7523 5257

ОВИ 05.110

1

Секция нижняя

47 7523 5263

ОВИ 05.170



Кронштейн

47 7523 5265

ОВИ 05.250

1

Корпус питателя

47 7523 5266

ОВИ 05.250-01

1

Корпус питателя

47 7523 5256

ОВИ 05.107

1

Гайка

47 7523 5270

ОВИ 05.402

1

Штанга

47 7523 5297

ОВИ 05.504

1

Накладка

47 7523 5304

ОВИ 05.601

1

Тяга

47 7523 5306

ОВИ 05.603

1

Ось

47 7523 5519

ОВИ 05.606



Канат 2,2

47 7523 5373

ОВИ 08.401

1

Накладка

47 7523 5384

ОВИ 08.601

1

Винт

47 7522 3209

ОВБ 5121-2

1

Рукоятка.

47 7522 3167

ОВБ 1259

1

Гайка-шарнир

47 7522 3170

ОВБ 1263

1

Собачка

47 7522 2354

ОВБ 4264

8

Прокладка

47 7522 3187

ОВБ 4877

1

Шайба

47 7523 5958

ОВИ 06.002

1

Ручка



01.189.000

1

Цепь

47 9183 5630

08.105.000

1

Цепь



В45

1

Кольцо



М8Х20

2

Болт



М8Х25

11

Болт



М8Х40

2

Болт



М10Х30

4

Болт



М8

22

Гайка



М10

8

Гайка



М12

2

Гайка



8.65Г

11

Шайба



8

2

Шайба



10

6

Шайба



12

2

Шайба



2,5X16

2

Шплинт



3.2X20

2

Шплинт

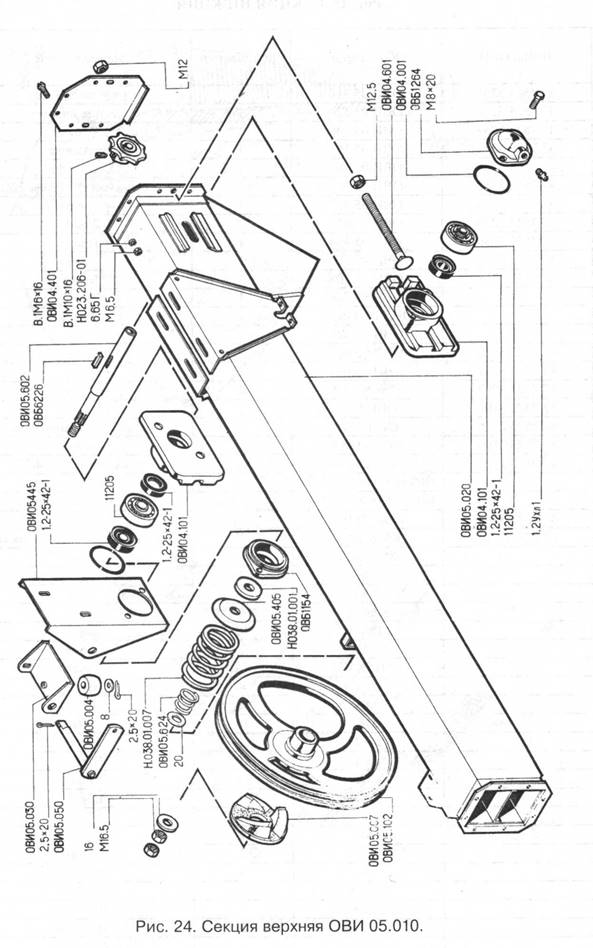

Рис. 24 СЕКЦИЯ ВЕРХНЯЯ

Шифр ОКИ

Обозначение

Количество

Наименование

47 7523 5247

ОВИ 05.010

2

Секция верхняя

47 7523 5248

ОВИ 05.020

1

Секция

47 7523 5249

ОВИ 05.030

1

Плечо

47 7523 5251

ОВИ 05.050

1

Рычаг

47 7523 5207

ОВИ 04.101

2

Корпус подшипника

47 7523 5212

ОВИ 04.401

1

Крышка

47 7523 5236

ОВИ 04.601

2

Болт натяжной

47 7523 5200

ОВИ 04.001

2

Прокладка

47 7523 5253

ОВИ 05.102

1

Шкив

47 7523 5272

ОВИ 05.405

1

Шайба

47 7523 5481

ОВИ 05.445

1

Кронштейн

47 7523 5309

ОВИ 05.602

1

Вал

47 7523 5314

ОВИ 05.624

1

Пружина

47 7523 5244

ОВИ 05.004

1

Ролик

47 7523

ОВИ 05.007

1

Кулачок

47 7522 2271

ОВБ 1154

1

Крышка подшипника

47 7522 3224

ОВБ 1264

1

Крышка подшипника

47 7522 2604

ОВБ 6226

1

Шпонка

47 9183 8707

Н038.01.007

1

Пружина

47 9183 2536

Н023.206.01

1

Звездочка (Z=8) ф25

47 9183 8701

Н03801.001

1

Кольцо упорное



11205

2

Подшипник



1.2-25X42-1

3

Манжета



М8Х20

4

Болт



В.1.М6Х16

6

Винт



В.1.М10Х16

1

Винт



М6.5

6

Гайка



М12.5

4

Гайка



М16.5

2

Гайка



6.65Г

6

Шайба



8

1

Шайба



16

1

Шайба



20

1

Шайба



2,5X20

2

Шплинт



1.2.Ухл1

1

Масленка





Рис. 25 СЕКЦИЯ НИЖНЯЯ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5257

ОВИ 05.110

1

Секция нижняя

47 7523 5258

ОВИ 05.120

1

Секция нижняя

47 7523 5259

ОВИ 05.140

1

Рамка

47 7523 5252

ОВИ 05.101

1

Звездочка

47 7523 5254

ОВИ 05.105

1

Полу муфта

47 7523 5255

ОВИ 05.106

1

Звездочка (Z=12, ф=20)

47 7523 5278

ОВИ 05.417

1

Корпус

47 7523 5279

ОВИ 05.418



Планка

47 7523 5289

ОВИ 05.434

1

Плита

47 7523 5295

ОВИ 05.502

1

Скоба

47 7523 5308

ОВИ 05.608

1

Валик



ОВИ 05.436

1

Щиток



ОВИ 05.436-01

1

Щиток



ОВИ 05.625

2

Ось

47 7523 5522

ОВИ 05.801

2

Втулка

47 7523 5241

ОВИ 05.001

2

Ремень

47 7522 2087

ОВБ 51-3-6

2

Рукоятка

47 7522 3108

ОВБ 4778

2

Шайба

47 7523 2176

ОСД 1158

2

Барабан с храповиком

47 7523 2196

ОСД 1185 А

2

Собачка

47 9183 2528

Н023.201-01

2

Звездочка(7=7) ф25



Н093.05.000-217-1-У1

1

Редуктор



Н093.05.000-227-1-У1

1

Редуктор

47 7523 5904

ОВИ 05.009

2

Ролик

47 8232 0115

KMX 105 Б

1

Втулка металлокерамическая



МС 562А

1

Ручка



1.2-20x40-1

2

Манжета



М6Х16

2

Болт



М6Х20

2

Болт



М8Х16

10

Болт



М8Х25

2

Болт



Ml 2X45

16

Болт



ВМ6Х16

8

Винт



Мб

10

Гайка



М8

16

Гайка



М12

2

Гайка



6.65Г

10

Шайба



8.65Г

16

Шайба



6

6

Шайба

8

18

Шайба



10

2

Шайба



12

2

Шайба



16

4

Шайба



2,5X16

2

Шплинт



4X28

6

Шплинт



2-8x7x28

2

Шпонка



2-6X6X25

2

Шпонка

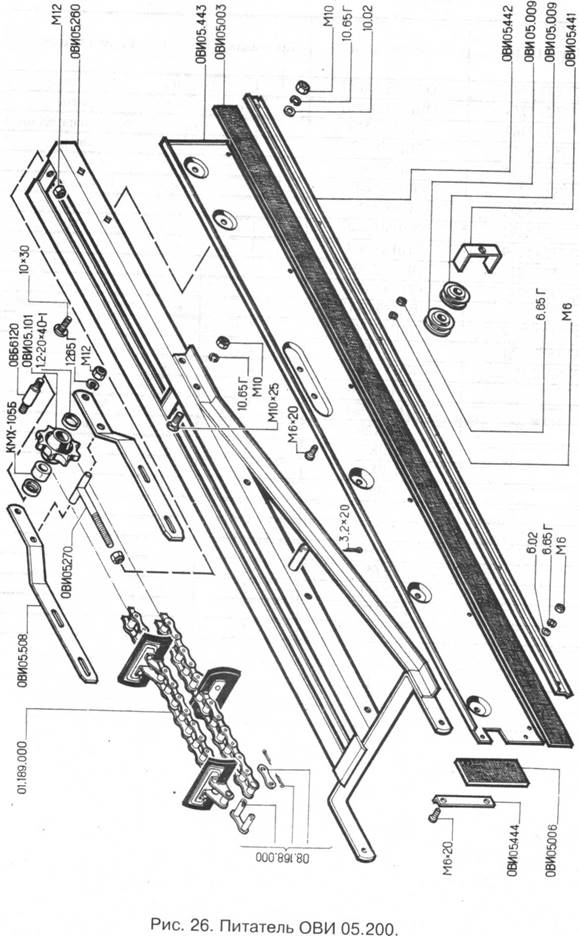

Рис. 26 ПИТАТЕЛЬ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5995

ОВИ 05.200

2

Питатель

47 7523 5267

ОВИ 05.260

1

Каркас

47 7523 5269

ОВИ 05.270

1

Устройство натяжное

47 7523 5252

ОВИ 05.101

1

Звездочка

47 7523 5290

ОВИ 05.441

1

Скоба

47 7523 5291

ОВИ 05.442

1

Накладка

4 775 235 292

ОВИ 05.443

1

Щиток

47 7523 5293

ОВИ 05.444

2

Накладка

47 7523 5299

ОВИ 05.508

4

Планка

47 7523 5243

ОВИ 05.003

1

Ремень

47 7523 5246

ОВИ 05.006

1

Прокладка

47 7522 2558

ОВБ 6120

1

Валик

47 7523 5904

ОВИ 05.009

2

Ролик

47 8232 0115

KMX 105Б

1

Втулка



01.189.000

1

Транспортер цепной



08.168.000

1

Звено соединительное



1.2-20X40-1

2

Манжета



М6Х20

10

Болт



Ml 0X25

5

Болт



М10Х30

4

Болт



Мб

8

Гайка



М10

9

Гайка



М12

4

Гайка



6.65Г

8

Шайба



10.65Г

9

Шайба



12.65Г

2

Шайба



6.02

2

Шайба



10.02

4

Шайба

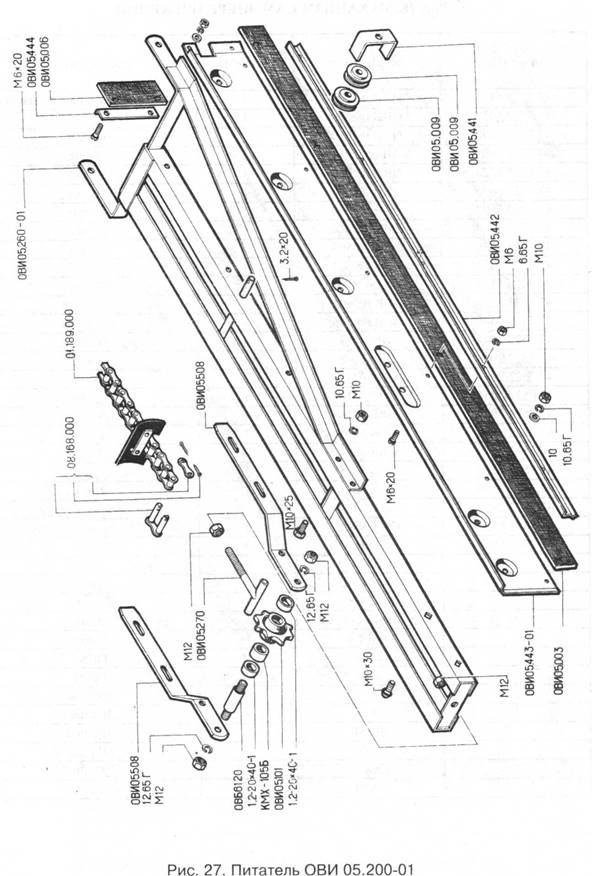

Рис. 27 ПИТАТЕЛЬ

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5996

ОВИ 05.200-01

1

Питатель

47 7523 5268

ОВИ 05.260-01

1

Каркас

47 7523 5269

ОВИ 05.270

1

Устройство натяжное

47 7523 5252

ОВИ 05.101

1

Звездочка

47 7523 5290

ОВИ 05.441

1

Скоба

47 7523 5291

ОВИ 05.442

1

Накладка

47 7523 5293

ОВИ 05.443-01

1

Щиток

47 7523 5294

ОВИ 05.444

1

Накладка

47 7523 5299

ОВИ 05.508



Планка

47 7523 5243

ОВИ 05.003

1

Ремень

47 7523 5246

ОВИ 05.006

1

Прокладка



01.189.000

1

Транспортер цепной

47 7523 5904

ОВИ 05.009



Ролик

47 7522 2588

ОВБ 6120

1

Валик

47 8232 0115

KMX 105Б



Втулка



08.168.000

1

Звено соединительное



1.2-20x40-1

2

Манжета



М6Х20

10

Болт



Ml 0X25

5

Болт



Ml 0X30

4

Болт



Мб

8

Гайка



М12

4

Гайка



М10

2

Гайка



6.65Г

8

Шайба



10.65Г

2

Шайба



12.65Г

2

. Шайба



3,2X20

1

Шплинт



10

4

Шайба











Рис. 28. МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5321

ОВИ 06.000

1

Механизм самопередвижения

47 7523 5957

ОВИ 06.100

1

Редуктор

47 7523 5698

ОВИ 06.080

1

Рукоятка

47 7523 5699

ОВИ 06.080-01

1

Рукоятка

47 7523 5325

ОВИ 06.030

1

Вилка

47 7523 5696

ОВИ 06.060

1

Уголок

47 7523 5697

ОВИ 06.070

1

Уголок

47 7522 5744

СММ 08.102

1

Шкив

47 7523 5336

ОВИ 00.504

1

Скоба

47 7523 5332

ОВИ 06.501

1

Рычаг

47 7523 5333

ОВИ 06.501-01

1

Рычаг

47 7523 5338

ОВИ 06.601

1

Рукоятка

47 7523 5444

ОВИ 06.606

1

Шпилька

47 7522 2044

ОВБ 14-7



Вилка

47 7522 2048

ОВБ 20-8

1

Ось

47 7522 2351

ОВБ 4235

1

Крышка

47 7522 3056

ОВБ 4810

1

Скоба

47 7522 3057

ОВБ 4811

1

Направляющая

47 7522 2518

ОВБ 5205

1

Планка

47 7522 2579

ОВБ 6074

1

Ось

47 7522 2590

ОВБ 6175

1

Пружина

47 7522 3120

ОВБ 6335-01

8

Винт

47 7522 2006

ОВБ 0023

1

Прокладка

47 7812 6453

ОС 6028А

1

Штифт регулятора

47 7523 5958

ОВИ 06.002

3

Ручка



М 10X30

8

Болт



М12Х30

8

Болт



Ml 2X40

2

Болт



ВМ6Х14

6

Винт



М8

8

Гайка



М10

12

Гайка



М12

12

Гайка



6.65Г

6

Шайба



8.65Г

6

Шайба



10.65Г

8

Шайба



12.65Г

10

Шайба



2,5X16

1

Шплинт



4X28

6

Шплинт









Рис. 29. РЕДУКТОР

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5957

ОВИ 06.100

1

Редуктор

47 7523 5328

ОВИ 06.101

1

Корпус редуктора

47 7523 5329

ОВИ 06.102

1

Крышка редуктора

47 7523 5997

ОВИ 06.003

2

Втулка

47 7523 5706

ОВИ 06.104

2

Полумуфта подвижная

47 7523 5700

ОВИ 06.105

2

Полумуфта неподвижная

47 7523 5331

ОВИ 06.401

2

Заглушка

47 7523 5341

ОВИ 06.603

1

Вал выходной

47 7523 5342

ОВИ 06.604

2

Полуось

47 7523 5343

ОВИ 06.605

1

Ось

47 7523 5322

ОВИ 06.001

2

Уплотнение

47 7522 2042

ОВБ 14Б-1

3

Блок зубчатый

47 7522 2247

ОВБ 1017А

1

Крышка подшипника

47 7522 2248

ОВБ 1018А

1

Крышка подшипника

47 7522 2256

ОВБ 1066 А

1

Колесо

47 7522 2257

ОВБ 1067

1

Кольцо зубчатое

47 7522 2258

ОВБ 1071

1

Втулка распорная

47 7522 2259

ОВБ 1072

1

Кольцо распорное

47 7521 8204

ОС 1073

1

Кольцо упорное

47 7522 2507

ОВБ 5057

1

Шпонка

47 7522 2581

ОВБ 61 ПА

1

Шестерня

47 7522 2582

ОВБ 6112

1

Вал входной

47 7522 2585

ОВБ 6115

1

Шестерня

47 7522 2593

ОВБ 6191

3

Штифт

47 7522 3160

ОВБ 6335-01

8

Винт

47 7522 3059

ОВБ 0010-01

2

Прокладка

47 7522 4769

СММ 20.101

2

Подшипник

47 7522 2009

ОВБ 0053

1

Прокладка

47 7522 2198

ОВБ 0105

1

Пробка сливная

47 7523 5705

ОВИ 06.607

2

Шпонка

47 7522 2206

ОВБ 0138

2

Втулка

47 7525 3214

КСЕ 4087

1

Шайба

47 9183 2529

Н023.201-02

2

Звездочка (Z=7) ф25

4791884152

Н026.503

1

Кольцо распорное

47 7522 3137

ИЕН 4.00.002

2

Втулка металлокерамическая

47 7522 3138

ИЕН 4.00.003

2

Втулка металлокерамическая



11205

2

Подшипник



1.2-25X42-1

3

Манжета



М8Х35

10

Болт



Ml 0X30

8

Болт



ВМ4Х14

1

Винт



М8

8

1 айка



М10

12

Гайка



6.65F

6

Шайба



8.65Г

6

Шайба



10.65Г

8

Шайба



ВМ6Х14

6

Винт



24

3

Шайба



30

4

Шайба



2-8X7X20

1

Шпонка



2-8x7X40

1

Шпонка



2-8X7X56

1

Шпонка



1.2.Ухл1

2

Масленка







Рис. 30. ЭЛЕКТРОПРИВОД



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5347

ОВИ 07.000

1

Электропривод

47 7523 5350

ОВИ 07.010

1

Щит управления

47 7523 5355

ОВИ 07.060

1

Разделка кабеля

47 7523 5356

ОВИ 07.060-01

1

Разделка кабеля

47 7523 5357

ОВИ 07.060-02

1

Разделка кабеля

47 7523 5358

ОВИ 07.060-03

1

Разделка кабеля

47 7523 5359

ОВИ 07.070

1

Разделка кабеля

47 7523 5360

ОВИ 07.070-01

1

Разделка кабеля

47 7523 5361

ОВИ 07.080

1

Разделка кабеля

47 7523 5488

ОВИ 07.411

4

Скоба

47 7523 5370

ОВИ 07.505

1

Скоба

47 7522 2118

ОВБ 54-3

1

Кабель

47 7522 3090

ОВБ 4813

8

Фланец

47 7522 2526

ОВБ 5216

1

Скоба

47 7522 2011

ОВБ 0054

1

Зажим

47 7522 2026

ОВБ 0.070

1

Провод

47 7522 3065

ОВБ-0223-01

1

Шайба

47 7523 5947

ОВИ 07.013

2

Гайка накидная

47 7523 5687

ОВИ 07.015

2

Ниппель

47 7523 5688

ОВИ 07.016

2

Шайба



М8Х35

4

Болт



Ml 0X25

2

Болт



Ml 0X40

12

Болт



В1М5Х50

4

Винт



В1М6Х16

48

Винт



М5

4

Гайка



Мб

48

Гайка



М8

8

Гайка



М10

14

Гайка



5.65Г

4

Шайба



6.65Г

48

Шайба



8.65Г

8

Шайба



10.65Г

14

Шайба



5

4

Шайба



8

4

Шайба



10

14

Шайба



12

2

Шайба

1,1 кВт* 1000 об/мин

4АМ80В6УХЛ1

1

Двигатель

4,0 кВт*3000 об/мин

4АМА10082УХЛ1

1

Двигатель

2,2 кВт* 1000 об/мин

4А100Ь6УПУЗ

2

Двигатель



СС-1

1

Сирена сигнальная



ВП-15-21Б

2

Выключатель



1-12-6,6

5

Скоба



1-16-6,6

2

Скоба



1-16-9

13

Скоба









Рис. 31. ЩИТ УПРАВЛЕНИЯ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5350

ОВИ 07.010

1

Щит управления

47 7523 5352

ОВИ 07.030

1

Корпус

47 7523 5367

ОВИ 07.406

1

Накладка

47 7523 5368

ОВИ 07.409

1

Панель

47 7523 5369

ОВИ 07.501

1

Уголок

47 7523 5371

ОВИ 07.601

1

Рукоятка

47 7523 5349

ОВИ 07.002

3

Шайба

47 7522 3090

ОВБ4813

1

Фланец

47 7522 3120

ОВБ 6321

2

Ось

47 7522 3065

ОВБ 0223-01

5

Шайба

47 7522 4933

СММ 14.014

2

Шайба

47 7523 5958

ОВИ 06.002

1

Ручка



АЕ 2043М

1

Выключатель автоматический



ПМЛ 1100.04

6

Пускатель



ПКЛ 110.4

3

Приставка контактная



РТЛ 1008 04 (1-3,0А)

1

Реле электротепловое



РТЛ 1012 04 (1-5,6А)

2

Реле электротепловое



РТЛ 1014 04 (I-8.6A)

1

Реле электротепловое



БЗН19-2531205В00У2

1

Блок зажимов



БЗН19-2531205Х300У2

1

Блок зажимов



БЗН19-2531205С00У2

1

Блок зажимов



BlM4-8gX16

12

Винт



BlM4-8gX10

12

Винт



BlM6-8gX16

2

Винт



Мб

4

Гайка



6.65Г

9

Шайба



6.02.019

9

Шайба



4

2

Шайба



12

1

Шайба



1,3X10

2

Шплинт



3,2X16

1

Шплинт







32. ДВЕРЦА

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5351

ОВИ 07.020

1

Дверца

47 7523 5353

ОВИ 07.040

1

Дверца

47 7522 3216

ОВБ 98-1-9

2

Замок

47 7522 4931

СММ 14.002

2

Прокладка

47 7522 5754

СМ 14.019-01

1

Уплотнение



ПКЕ 122-1У2

1

Пост управления



ПКЕ 622-2У2

3

Пост управления



ПКЕ 122-ЗУ2

1

Пост управления



ТВ1-2НИО.360.606

1

Переключатель



В1М4Х14

4

Винт



В1М4Х20

14

Винт



М4.5

14

Гайка



М5

4

Гайка



4.65Г

14

Шайба



5.65Г

4

Шайба









Рис. 33 ШНЕК

Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5375

ОВИ 10.000

1

Шнек

47 7523 5376

ОВИ 10.010

1

Шнек

47 7523 5377

ОВИ 10.020

1

Шнек

47 7523 5378

ОВИ 10.030

1

Надставка



ОВИ 10.103

1

Подшипник

47 7523 5388

ОВИ 10.603

1

Тяга

47 7523 5389

ОВИ 10.603-01

1

Тяга

47 7522 8193

СММ 03.111-01

1

Корпус подшипника

47 7523 3128

ОС 1096 А

1

Муфта

47 7523 8609

НЕН 43.010А

1

Втулка



2В30.65Г

2

Кольцо



180206

3

Подшипник



М8Х20

90

Болт



М8Х25

44

Болт



М8

283

Гайка



8.65Г

175

Шайба



8

82

Шайба



12

60

Шайба



2,5X16

17

Шплинт









Рис. 34 УСТРОЙСТВО НАТЯЖНОЕ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5411

ОВИ 15.000

1

Устройство натяжное

47 7523 5414

ОВИ 15.010

1

Кронштейн

47 7523 5415

ОВИ 15.010-01

1

Кронштейн

47 9283 7064

Н206.23.000

1

Шкив натяжной

47 9283 9066

Н206.23.001

2

Диск

47 9283 7026

Н206.22.002

1

Ступица



180204

1

Подшипник



1В47

1

Кольцо                /



С4Х20

1

Заклепка



М12

4

Гайка



12.65Г

1

Шайба



12

1

Шайба





Рис. 35 УСТРОЙСТВО НАТЯЖНОЕ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5413

ОВИ 15.000-02

1

Устройство натяжное

47 7523 5416

ОВИ 15.010-02

1

Кронштейн

47 9283 7064

Н206.23.000

1

Шкив натяжной

47 9283 7066

Н206.23.001



Диск

47 9283 7028

Н206.22.002

1

Ступица



180204

1

Подшипник



С4Х20



Заклепка



1В47

1

Кольцо



М12

1

Гайка



12.65Г

1

Шайба



12

1

Шайба







Рис. 36 УСТРОЙСТВО НАТЯЖНОЕ



Шифр ОКП

Обозначение

Количество

Наименование

47 7523 5421

ОВИ 16.000

1

Устройство натяжное

47 7523 5422

ОВИ 16.010

1

Кронштейн

47 9283 9064

Н206.23.000

1

Шкив натяжной

47 9283 7066

Н206.23.001



Диск

47 9283 7028

Н206.22.002

1

Ступица

47 7523 5958

ОВИ 06.002

1

Ручка



180204

1

Подшипник



1В47

1

Кольцо



С4Х20



Заклепка



М12

1

Гайка



12.65Г

1

Шайба



12

1

Шайба







Рис. 37 СХЕМА РАСПОЛОЖЕНИЯ РЕМНЕЙ, ЦЕПЕЙ, ШКИВОВ И ЗВЁЗДОЧЕК



Шифр ОКП

Обозначение

Количество

Наименование

47 9183 5630

08.105.000 (t=38)

1

Транспортер цепной

47 7523 5391

ОВИ 11.000 (t= 19,05)

1

Цепь приводная

47 7522 5744

СММ 08.102

1

Шкив

47 7524 1002

ОВИ 00.103

1

Шкив

47 7523 5012

ОВИ 00.101-01

1

Шкив

47 7523 5013

ОВИ 00.106

1

Шкив

47 7523 5014

ОВИ 00.107

1

Шкив

47 7524 1006

ОВИ 00.108

1

Шкив

47 7523 5080

ОВИ 02.101

1

Шкив



ОВИ 02.260

1

Звездочка



ОВИ 03.101

1

Шкив

47 7523 5106

ОВИ 02.418

1

Звездочка

47 7523 5106

ОВИ 04.102

1

Шкив

47 7523 5207

ОВИ 04.102

1

Шкив

47 7523 5253

ОВИ 05.102

1

Шкив

47 7523 5774

СММ 28.100

1

Звездочка натяжная

47 7522 4033

СММ 00.601

1

Звездочка

47 7522 2286

ОВБ 1228

2

Звездочка

47 7522 2250

ОВБ 1045

3

Звездочка

47 9183 2345

Н206.23.000

4

Шкив

47 9183 2529

Н023.201.02

3

Звездочка

47 9183 2536

Н023.206-01

2

Звездочка

47 9283 7276

Н209.017А

1

Шкив



01.191.000 (t=38,0)

2

Цепь



Б-1800Т

1

Ремень клиновой



Б-2000Т

3

Ремень клиновой



Б-2240Т

1

Ремень клиновой



Б-2360Т

1

Ремень клиновой



Б-2800Т

1

Ремень клиновой

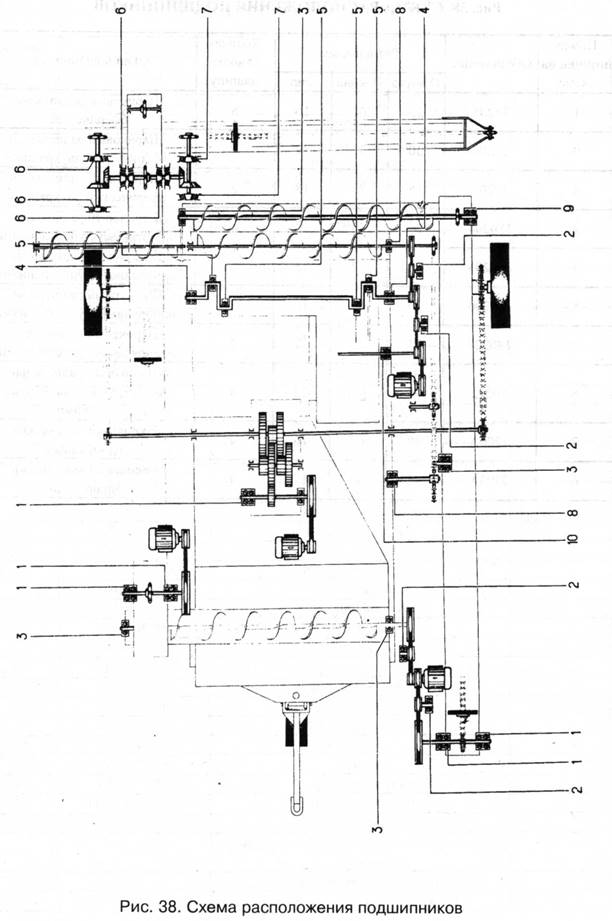

Рис. 38 СХЕМА РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ

Номер позиции на схеме

Обозначение

Размеры, мм

Количе­ство на машину

Тип подшипника

0 внутр

0 внеш

шир

1

11205

25

62

16

6

Шариковый радиальный сферический

9

11206

30

72

17

1

Шариковый радиальный сферический двухрядный

4

11207

35

80

18

2

Шариковый радиальный сферический двухрядный

2

180204

20

42

14

4**

Шариковый радиальный однорядный с уплотнениями

3

180205

25

52

15

5

Шариковый радиальный однорядный с уплотнениями

8

180206

30

62

16

3

Шариковый радиальный однорядный с уплотнениями

10

180207

35

72

17

2

Шариковый радиальный однорядный с уплотнениями

5

80212

60

ПО

22

4

Шариковый радиальный однорядный с защитными шайбами

7

7206А

30

62

16

4

Роликовый конический однорядный

6

7305А

25

62

17

4

Роликовый конический однорядный
