13200 руб с НДС
Н 023.206-01 Звездочка Z=8, Dвнутр=25мм,
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

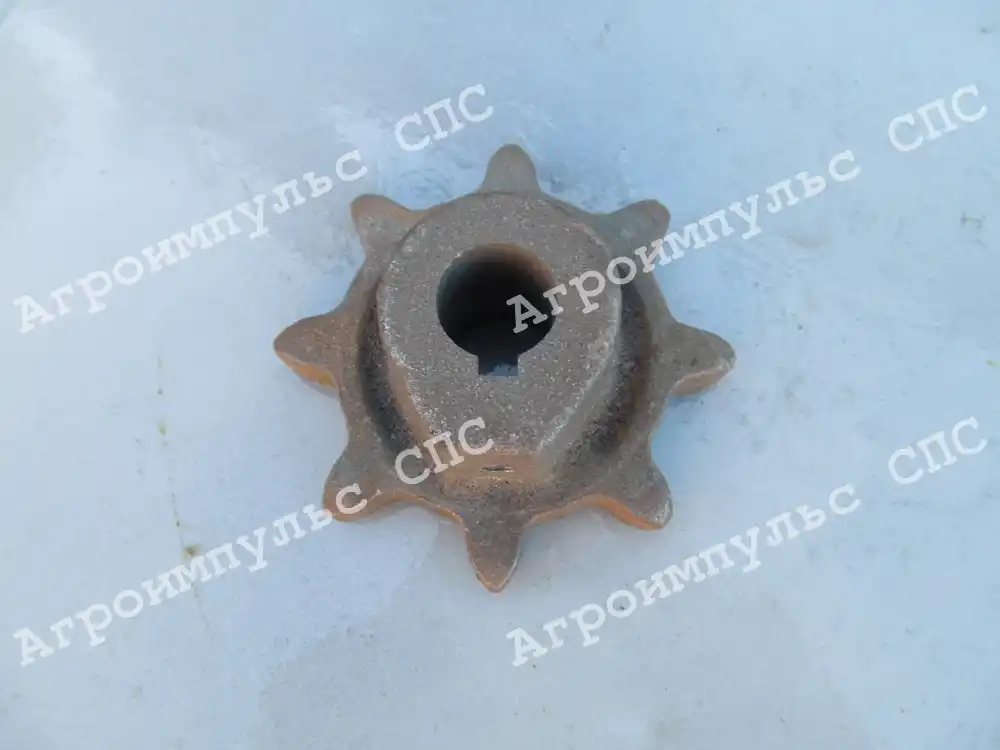

Н 023.206-01 Звездочка - каталожный номер детали, устанавливаемой на верхних валах загрузочного и отгрузочного транспортеров машины ОВС-25.
Изготавливается из отливки чугуна марки СЧ-20.
Виды оборудования, задействованного в процессе механической обработки, - токарный и долбежный станки.
Звездочка имеет количество зубьев z=8 с шагом t=38
Диаметр посадочного отверстия - 25мм.
В конструкции зведочки предусмотрен шпон-паз для монтажа на вал ОВИ 04.602 и на вал ОВИ 05.602
Монтаж вездочки Н 023.206-01 осуществляется с помощью шпоночного соединения и стопорного болта.
Норма применяемости - 2шт
Характеристики.
- Вес - 1,21кг
- Профиль зубьев - Стандарт ОСТ 23.2.45-87
- Радиус впадины - 8
- Радиус головок зуба - 20
- Разность твердости зубьев одной зведочки не более 50НВ
- Разность шагов одной звездочки - 0.4мм
- Высота - 50мм
- Ширина - 113мм
