13200 руб с НДС
ОВИ 02.150 Механизм очистки решет
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

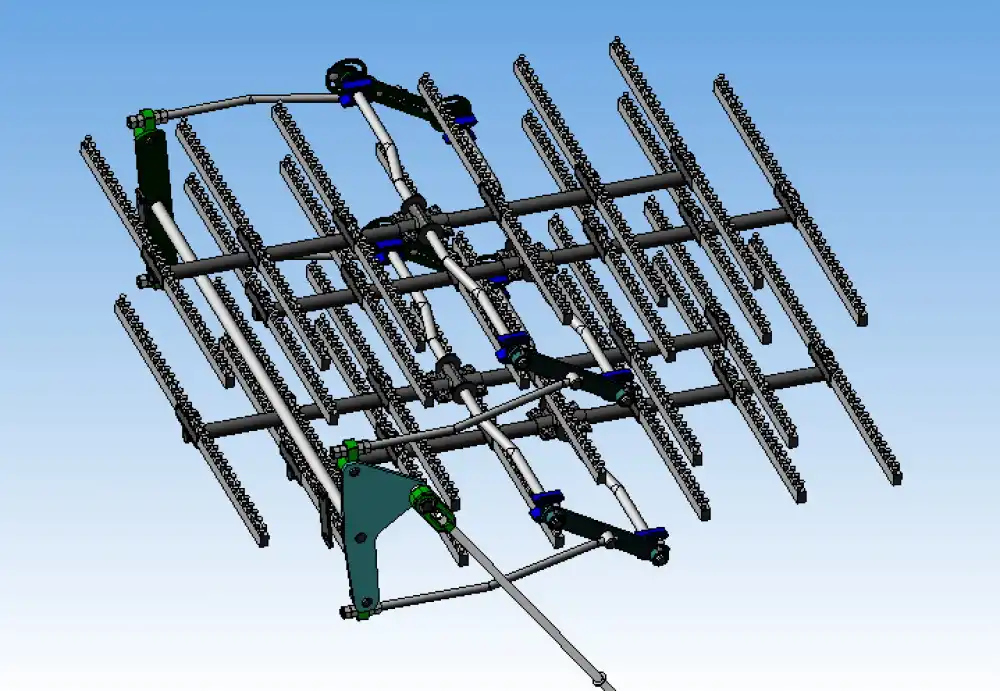

ОВИ 02.150 Механизм очистки решет - один из основных узлов в составе Решетной части ОВИ 02.000 Очистителя вороха ОВС-25.
Основная функция - эффективная очистка решетных полотен в процессе зерноочистки.
В результате цикличных возвратно-поступательных движений щеток по нижней поверхности решет щетина щеток освобождает отверстия решетных полотен от застрявших примесей.
В конструкции ОВИ 02.150 Механизм очистки решет предусмотрена возможность регулировки прижима щеток к решетам, а также их замена по мере износа.
Таким образом, машина ОВС-25 снабжена механизмом очистки решет. Для очистки одного ряда решет предназначены шесть щеток .Они прикреплены к трубе Щеткодержателя ОВИ 02.240, через скобы шплинтами. Труба насажена на поперечный Вал коленчатый ОВБ 57-7. с Ползунами ОВБ 0186 на концах. Коленчатый вал входит в паз трубы каркаса и фиксируется Накладкой ОВИ 02.414 и Хомутами ЗВТ 87.070. Ползуны скользят по направляющим уголкам, жестко закрепленных на стане. Прижимаются щетки поворотом коленчатого вала и фиксируются механизмом поджатия щеток. Щетки имеют возвратно-поступательное движение, получаемое от шатунов, связанных с рычагами. Вал привода щеток установлен а двух подшипниковых узлах, закрепленных на раме машины. На концах вала привода щеток закреплены рычаги, которые приводятся в колебательное движение через Шток демфера ОВИ 02.270 от Звездочки ОВИ 02.260, входящей в состав Контрпривода ОВИ 02.250. Звездочка получает вращение от вала Шнека отходов ОВИ 10.010. Конструкция штока позволяет смягчать удары в крайних «мертвых» точках, за счет наличия демпфирующих пружин.
| № | Наименование | Кол | Ед |
| 1 | ОВИ 02.160 Вал привода щеток | 1 | шт |
| 2 | ОВИ 02.170 Рычаг | 1 | шт |
| 3 | ОВИ 02.240 Щеткодержатель | 4 | шт |
| 4 | ОВБ 57-7 Вал коленчатый | 2 | шт |
| 5 | ЗАВ 10.33.411 Планка | 2 | шт |
| 6 | ОВИ 02.190 Шатун | 2 | шт |
| 7 | ОВИ 02.190-01 Шатун | 2 | шт |
| 8 | ОВИ 02.270 Шток | 1 | шт |
| 9 | ОС 1077 Кольцо упорное | 4 | шт |
| 10 | ОВБ 0186 Ползун | 8 | шт |
| 11 | ВЛ 4068 Шайба | 4 | шт |
| 12 | ВЛ 4067А Шайба | 4 | шт |
| 13 | ОСД 5188 Регулятор | 4 | шт |
| 14 | ЗАВ 10.33.409 Планка соединительная | 2 | шт |
| 15 | ОВИ 02.414 Накладка | 4 | шт |
| 16 | ЗВТ 87.070 (ЗВТ 02.503) Хомут | 8 | шт |
| 17 | ОВИ 02.220 Головка в сборе | 1 | шт |
Характеристики.
- вес - 40кг.
- Длина щеток - 920мм
- Норма применяемости щеток на одну машиину - 24 шт.
