13200 руб с НДС
ОВБ 14Б-1 Блок зубчатый редуктора хода (Z=82/17)
Как оформить заказ товара:
- воспользуйтесь формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

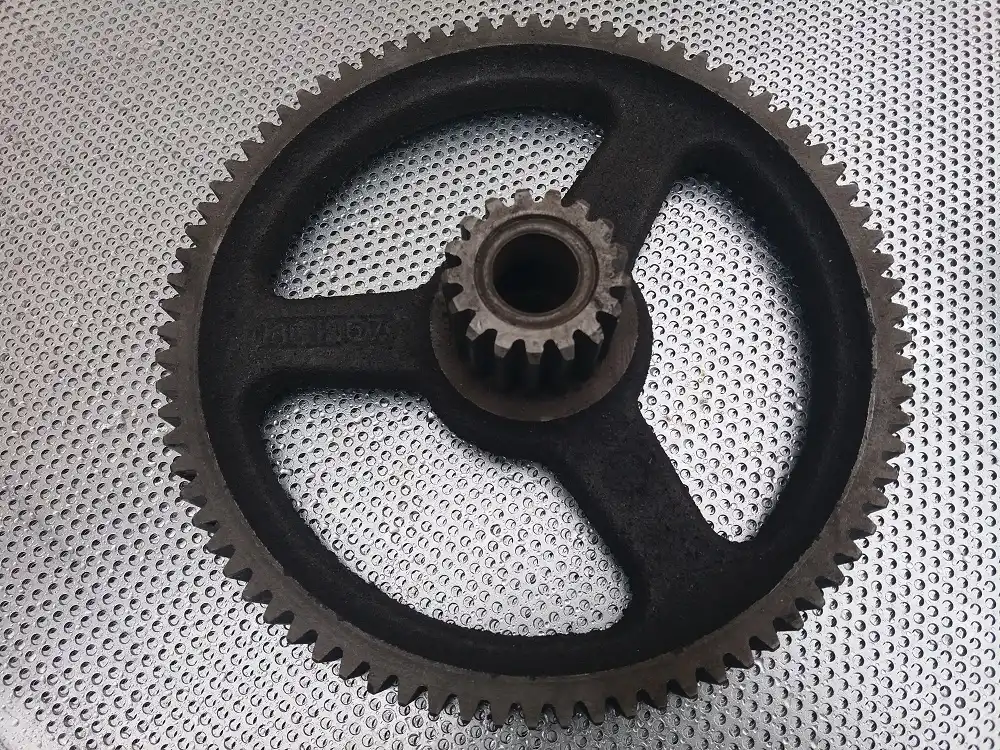

ОВБ 14Б-1 Блок зубчатый редуктора хода (Z=82/17) - каталожный номер узла, входящего в состав редуктора ОВИ 06.100 механизма самопередвижения, который монтируется на Раму с ходом ОВИ 01.000. Очистителя вороха ОВС-25
Изготавливается из отливки чугуна марки СЧ-20.
Дальнейшая обработка - на токарном, зубонарезном и долбежном станках.
Блок состоит из зубчатого колеса с числом зубьев z=82 и запрессованной в него шестеренки с количестом зубьев z=17.
Посадочный диаметр зубчатого блока - 25мм.
В редукторе самохода два зубчатых блока ОВБ 14Б-1 монтируются на ось ОВИ 06.605, а еще один блок на выходной вал ОВИ 06.603
Для облегчения конструкции зубчатого блока в теле зубчатого колеса предусмотрены отверстия, выполненные на стадии изготовления отливки.
Необходимым условием для длительной экплуатации зубчатого блока является наличие рекомендуемой смазки согласно информации в соответствующем разделе Инструкции по эксплуатации.
К выходу из строя зубчатого блоки и редуктора в целом может привести нарушение геометрии валов и полуосей.
Категорически недопустимо попадание внутрь корпуса редуктора механизма самопередвижения посторонних предметов, которые могут попасть в область зацепления зубчатых пар.
Это неизбежно приведет к заклиниванию редуктора и к разрушению зубчатой области блока и к выходу из строя остальных элементов редуктора.
Норма применяемости - 1шт
Характеристики.
- модуль зуба m=3,0мм
- высота зуба h=6,75мм
- делительный диаметр d=309мм
- диаметр вершин зубьев dа=315мм
- шаг зубьев р=9,42мм
