ОВИ 03.000 Воздушная часть

Описание ОВИ 03.000 Воздушная часть.

ОВИ 03.000 Воздушная часть - одна из основных составляющих частей в конструкции машины ОВС-25.

Принцип работы ОВИ 03.000 воздушная часть основан на разделении входящего материала по критерию парусности: воздушный поток уносит лёгкие примеси,

а очищенное зерно направляется в дальнейшую технологическую цепочку зерноочистки с помощью решетной части машины ОВС-25.

Составные части ОВИ 03.000 изготавливаются из листового металла марки Ст3 различных толщин методом лазерной резки и гибки.

Окончательный монтаж - либо болтовое соединение, либо сварка.

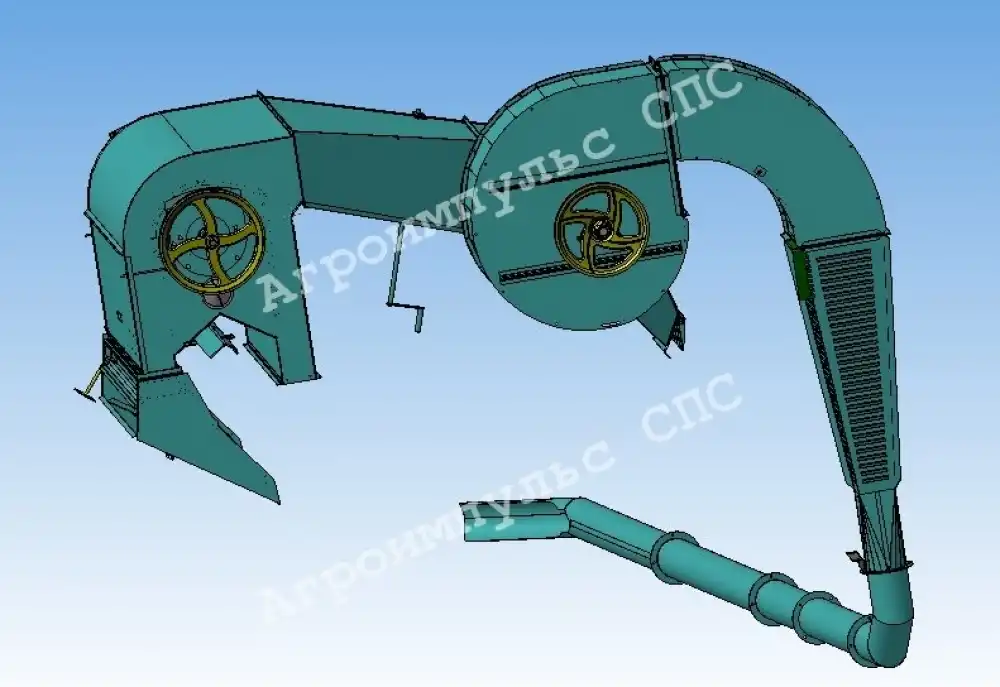

Воздушная часть машины  состоит из вертикальных воздушных каналов, воздуховода с отстойной камерой, вентилятора, переходника, инерционного пылеотделителя, пневмотранспортера. Воздуховод предназначен для соединения каналов с вентилятором и для выравнивания воздушного потока в каналах. Он сварен из листовой стали и с одной стороны соединен фланцем с корпусом приемной камеры, а с другой - патрубком с вентилятором. В боковой стенке корпус воздуховода имеет окно с выдвижной заслонкой для регулировки скорости воздушного потока.

Перемещение заслонки  происходит с помощью зубчатого колеса и рейки от рукоятки, выведенной вниз. При открытии окна в систему подается чистый воздух, скорость потока в воздушных каналах снижается. К корпусу воздуховода крепится отстойная камера трапецеидального сечения. Она улавливает примеси (щуплое зерно, песок и т.д.), которые воздушный поток несет в вентилятор. Отстойная камера в нижней части имеет легкоподвижные клапаны, через которые удаляются примеси из отстойной камеры.

Вентилятор - пылевой, среднего давления, лопастный. Выходная часть оформлена в виде фланца. Переходник - прямоугольного сечения с фланцевыми креплениями к вентилятору и инерционному пылеотделителю . Внутри у него имеется заслонка. Положение заслонки устанавливают перед работой машины согласно рекомендациям таблички, расположенной на кронштейне крепления рукоятки заслонки. Во время работы регулировка воздушного потока осуществляется перемещением заслонки рукояткой. Инерционный пылеотделитель  - жалюзийный. Предназначен для удаления значительной части отработанного воздуха без заметной потери напора. Он выводит через жалюзи часть воздуха, освобожденного от легких примесей, а оставшийся воздух транспортирует отходы, Пневмотранспортер служит для перемещения легких примесей в сторону от машины. Он представляет собой воздуховод круглого сечения, состоящий для удобства транспортировки из колена, двух труб и носка 4, соединенных между собой фланцами. Выход из пневмотранспортера заканчивается носком. При перевозках пневмотранспортер снимается и транспортируется припакованным к машине в разобранном виде.
