13200 руб с НДС
ОВИ 03.010 Камера приемная
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

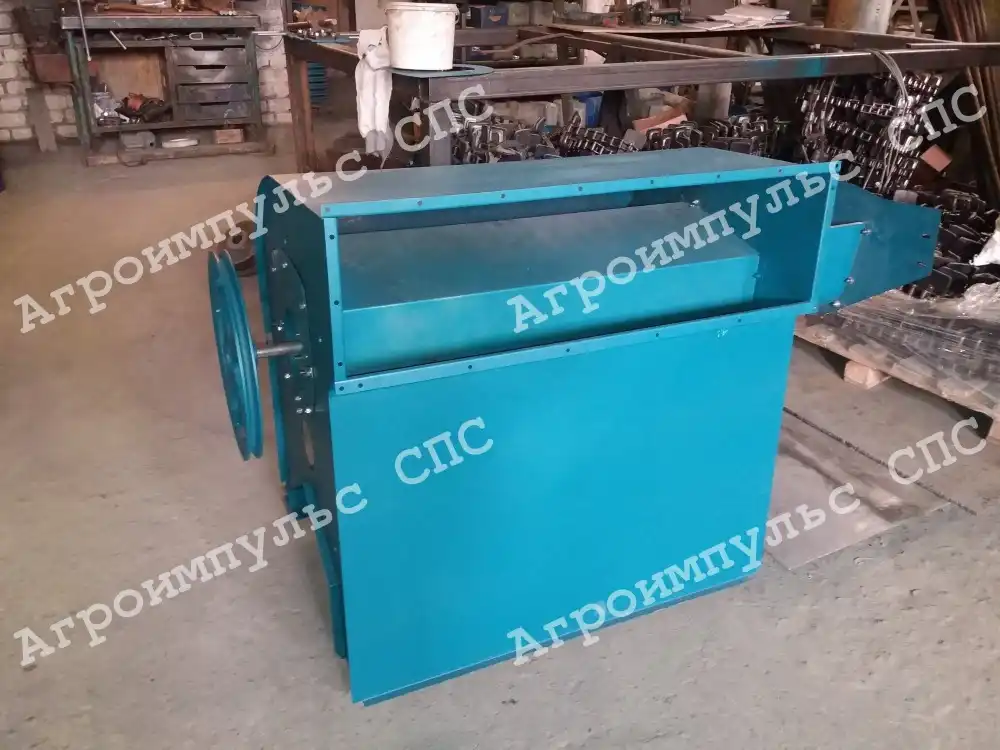

ОВИ 03.010 Камера приемная - каталожный номер узла в составе Воздушной части ОВИ 03.000 Очистителя вороха ОВС-25.
В приемной камере происходит прием, воздушная очистка и разделение входящего материала на две части, которые поступают в подается для дальнейшего распределения в Решетную часть ОВИ 02.000 где делятся поровну между Корпусом стана ОВИ 02.010 и Корпусом стана ОВИ 02.010-01.
Именно в приемной камере начинается технологическая цепочка непосредственной очистки зерна, ее аспирационная составляющая.
В корпус приемной камеры встроено питающее устройство, состоящее из корпуса ОВИ 03.040, шнека ОВИ 03.060 и клапана ОВИ 03.462.. Питающее устройство распределяет по ширине весь материал и состоит из сварного кожуха, приемного лотка, шнека, регулятора, клапана-питателя, торсиона. Торсион ОВИ 03.617 расположен в трубе клапана-питателя, являющейся осью клапана. Один конец торсиона закреплен в трубе, а другой выведен наружу к кронштейну, через который соединяется с тягой регулятором. Для мелкосеменных культур усилие поджатия клапана меньше, для зерновых – больше.
Характеристики.
- Вес - 48кг
- ширина - 1700мм
- высота - 1400мм
- длина - 850мм
Материалы.
- сталь листовая Ст3 разных толщин,
- металлический круг разного диаметра,
- спираль шнека,
- подшипниковые узлы.
- чугун СЧ-20 (шкив н 209.017а)
| № | Наименование | Кол | Ед |
| 1 | ОВИ 03.020 Корпус | 1 | шт |
| 2 | корпус ОВИ 03.040 | 1 | шт |
| 3 | ОВИ 03.060 Шнек | 1 | шт |
| 4 | ОВИ 03.070 Делитель | 1 | шт |
| 5 | ОВИ 03.050 Стенка | 1 | шт |
| 6 | ОВИ 03.250 Крючок | 2 | шт |
| 7 | ОВИ 03.462 Клапан | 1 | шт |
| 8 | ОВИ 03.210 Регулятор | 1 | шт |
| 9 | ОВИ 03.407 Фланец | 1 | шт |
| 10 | ucf 205 Подшипниковый узе | 1 | шт |
| 11 | ОВИ 03.612 Ось | 1 | шт |
| 12 | ОВИ 03.507 Штанга | 1 | шт |
| 13 | ОВИ 03.411 Стенка | 1 | шт |
| 14 | ОВИ 03.001 Пластина | 2 | шт |
| 15 | ОВИ 03.504 Накладка | 2 | шт |
| 16 | шкив Н 209.017А | 1 | шт |
| 17 | СММ 03.024 Крышка | 2 | шт |
| 18 | ОВИ 03.404 Фланец | 1 | шт |
| 19 | подшипник ОВИ 03.004 | 2 | шт |
| 20 | Торсион ОВИ 03.617. | 1 шт | |
| 21 | ОВИ 03.509 Зажим | 1 | шт |
| 22 | ОВИ 03.467 Кронштейн | 2 | шт |
| 23 | кронштейн ОВИ 03.458 | 1 | шт |
| 24 | ОВФ 03.602Б Гайка специальная | 1 | шт |
