ОВИ 04.020 Секция

Описание.

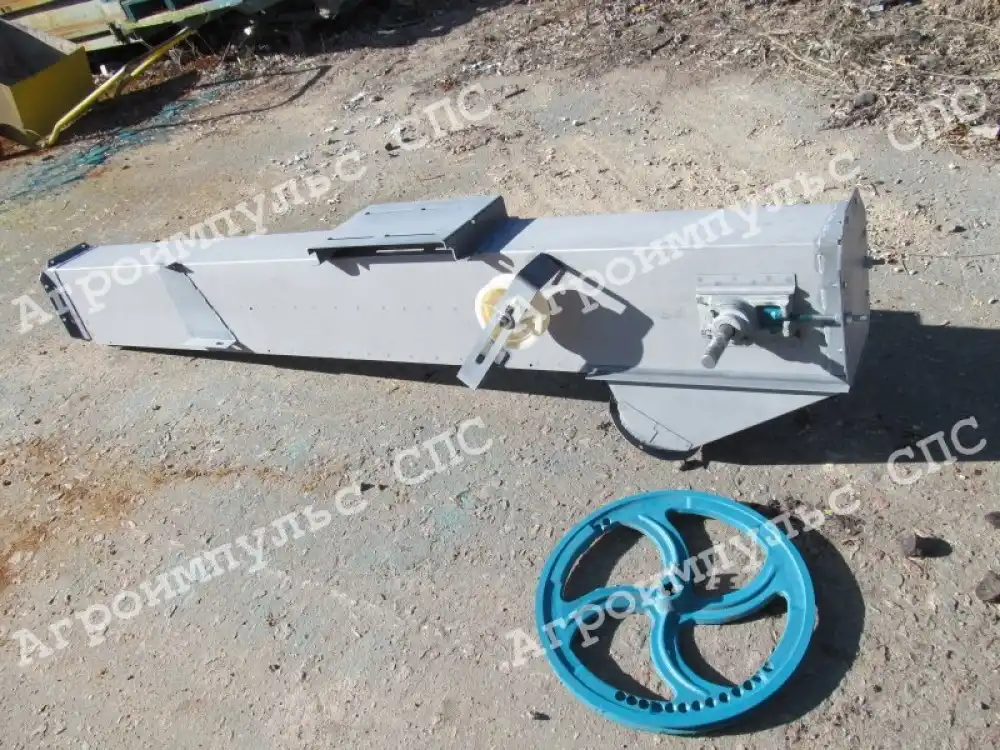

ОВИ 04.020  Секция - каталожный номер узла, входящего в состав отгрузочного транспортера машины ОВС-25.

Является составной (верхней) частью конструктива полого короба, по которому зерно перемещается вверх с помощью скребкового транспортера.

Произодится из листовой стали Ст3 методом лазерной резки, а также последующих операций гибки и сварки.

С одной стороны имеет фланец прямоугольной формы со штатными отверстиями для соединения с нижней секцией транспортера.

С другой стороны имеет фланец круглой формы для монтажа подвижного выходного патрубка.

В конструкции секции ОВИ 04.020 предусмотрена специальная площадка для установки электродвигателя.

Также в состав секции входит вал со звездочкой, с помощью которых приводтся в движение цепь скребкового трангспортера.

Крутящий момент на вал передает шкив, соединенный посредством клиноременной передачи с электродвигателем.

Предусматривается возможность натяжения клинового ремня с помощью специального натяжного устройства сбоку секции.

Конструкция расчитана на высокие вибрационные нагрузки.

Стенки секций имеют требуемый запас на истираемость в процессе рабоы.

Норма применяемости - 1шт

Характеристики:

• вес - 25кг
• длина -2200мм
• ширина  - 420мм
• высота - 480мм
