13200 руб с НДС
ОВИ 05.020 Секция
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

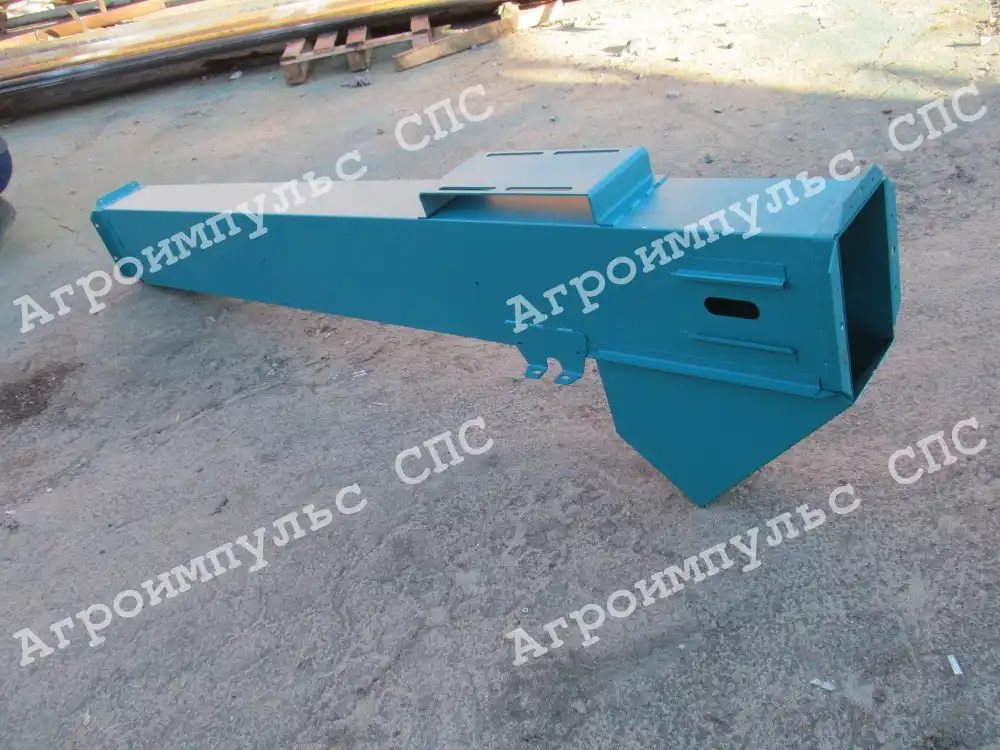

ОВИ 05.020 Секция - каталожный номер узла, входящего в состав ОВИ 05.010 Секции верхней загрузочного транспортера ОВИ 05.000 Очистителя вороха ОВС-25
Имеет вид полой трубы прямоугольного сечения с технологическим отверстиями для монтажа вала ОВИ 05.602, со Звездочкой Н023.206-01, входящей в зацепление со скребковым транспортером 08.105.000,.
В конструкции предусмотрена специальная площадка для монтажа электродвигателя мощностью 2,2кВт и числом оборотов 1000об/мин.
В нижней части имеется фланец с технологическими отверстиями для монтажа с нижней секции ОВИ 05.120 загрузчика.
По бокам секции предсмотрены пазы для монтажа двух корпусов подшипника ОВИ 04.101. с натяжными болтами ОВИ 04.601.
Монтаж с нижней секцией - болтовое соединение.
Внутри загрузчика присутствует разделительная горизонтальная полка по всей длине секции для исключения зацепления скребков скребкового транспортера 08.105.000. при работе.
Изготавливается из листовой стали Ст3 метоодом лазерной резки, гибки и двух видов сварки.
Конструкция устойчива к вибрационным нагрузкам, а стенки скеции имеет достаточный ресурс работы на истираемость.
Норма применяемости - 1шт
Характеристики.
- вес - 21кг
- длина - 2200мм
- ширина - 210мм
- высота - 520мм
| № | Наименование | Кол. | Ед. |
| 1 | ОВИ 05.413 Перегородка | 1 | шт |
| 2 | ОВИ 04.441 Крышка | 1 | шт |
| 3 | ОВБ 4016 Направляющая | 4 | шт |
| 4 | ОВИ 04.405 Желоб | 1 | шт |
| 5 | ОВИ 04.406 Крышка | 1 | шт |
| 6 | ОВИ 05.412 Течка | 1 | шт |
| 7 | ОВИ 04.407 Фланец | 1 | шт |
| 8 | ОВБ 7030 Фланец | 1 | шт |
| 9 | ОВИ 05.411 Кронштейн | 2 | шт |
| 10 | ОВИ 05.432 Угольник | 1 | шт |
| 11 | ОВИ 05.403 Плита | 1 | шт |
