13200 руб с НДС
ОВИ 10.000 Шнек
Как оформить заказ товара:
- воспользуйтесь формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.

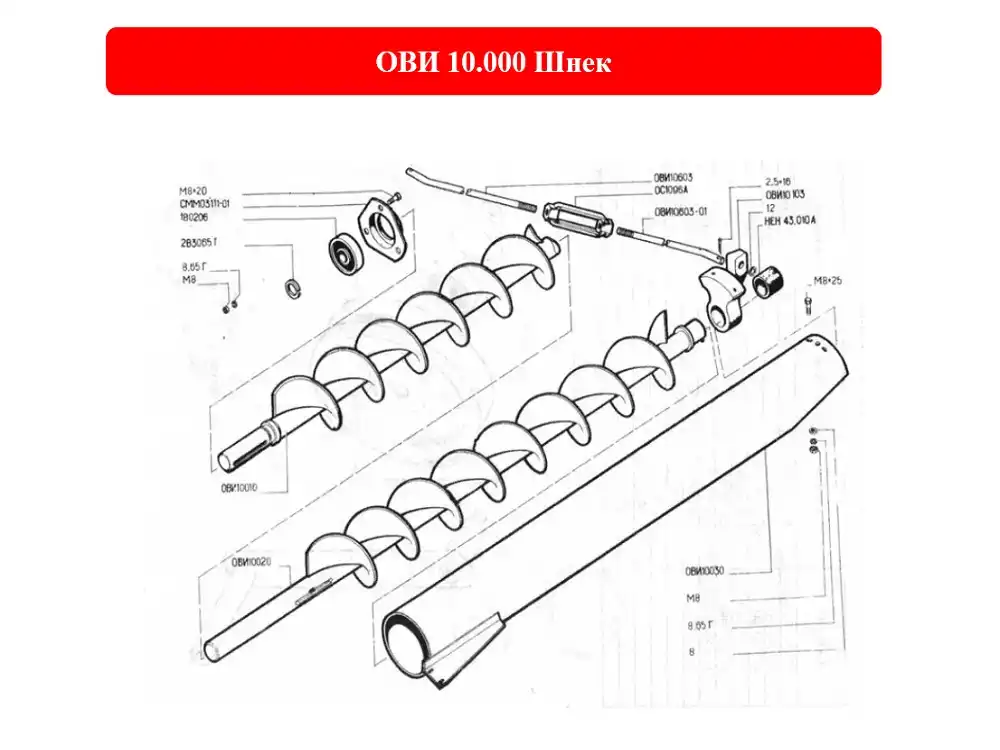

ОВИ 10.000 Шнек - каталожный номер узла Очистителя вороха ОВС-25
Основная функция шнека ОВИ 10.000 - эвакуация мусора (крупных примесей), которые образуются в процессе зерноочистки.
Фракция крупных примесей выходит из-под решетных станов и попадает в Корпус ОВИ 01.403, который входит в состав Рамы с ходом ОВИ 01.000.
Задача вывода данных примесей желоба корпуса шнека отходов решается с помощью двухсоставного шнека.
Первая половина двухсоставного шнека, а именно шнек ОВИ 10.010, расположена внутри корпуса ОВИ 01.403, и фиксируется одним своим окончанием в корпусе подшипника СММ 03.111-01, в теле которого находится подшипник 180206.
Шнек производится из трубы, которая является осью для спирали диаметром 125мм. Один конец шнека заканчиваетя цапфой, а на другом конце труба шнека имеет технологический продольный паз для монтажа второй половины двухсоставного шнека, который выполнен на валу и вваренной на конце шпонкой входит в ответный паз на трубе шнека ОВИ 10.010.
Часть двухсоставного шнека, находящаяся вне машины, имеет свой корпус в виде надставки ОВИ 10.030, на конце которой есть подшипник скольжения ОВИ 10.120.
Еще одна важная функция шнека отходов - передача крутящего момента на Звездочку ОВИ 02.260 Контрпривода ОВИ 02.250
Крутящий момент передается благодаря звездочке СММ 00.601, установленный на цапфе шнека, находящегося внутри машины.
В целом шнек отходов ОВИ 10.000 получает крутящий момент благодаря приводному шкиву ОВИ 00.101-01, установленному на ту же цапфу шнека, что и звездочка СММ 00.601.
Норма применяемости шнека ОВИ 10.000 - 1шт.
Характеристики.
- вес -17кг
- длина - 3100мм
- диаметр спирали - 125мм
- направление вращение спирали - правое.
| № | Наименование | Кол. | .Ед. |
| 1 | ОВИ 10.010 Шнек | 1 | шт |
| 2 | ОВИ 10.020 Шнек | 1 | шт |
| 3 | ОВИ 10.030 Надставка | 1 | шт |
| 4 | ОВИ 10.120 Подшипник | 1 | шт |
| 5 | ОВИ 10.603 Тяга | 1 | шт |
| 6 | ОВИ 10.603-01 Тяга | 1 | шт |
| 7 | СММ 03.111-01 Корпус подшипника | 1 | шт |
| 8 | ОС 1096А Муфта | 1 | шт |
| 9 | 180206 Подшипник | 1 | шт |
