270 руб с НДС

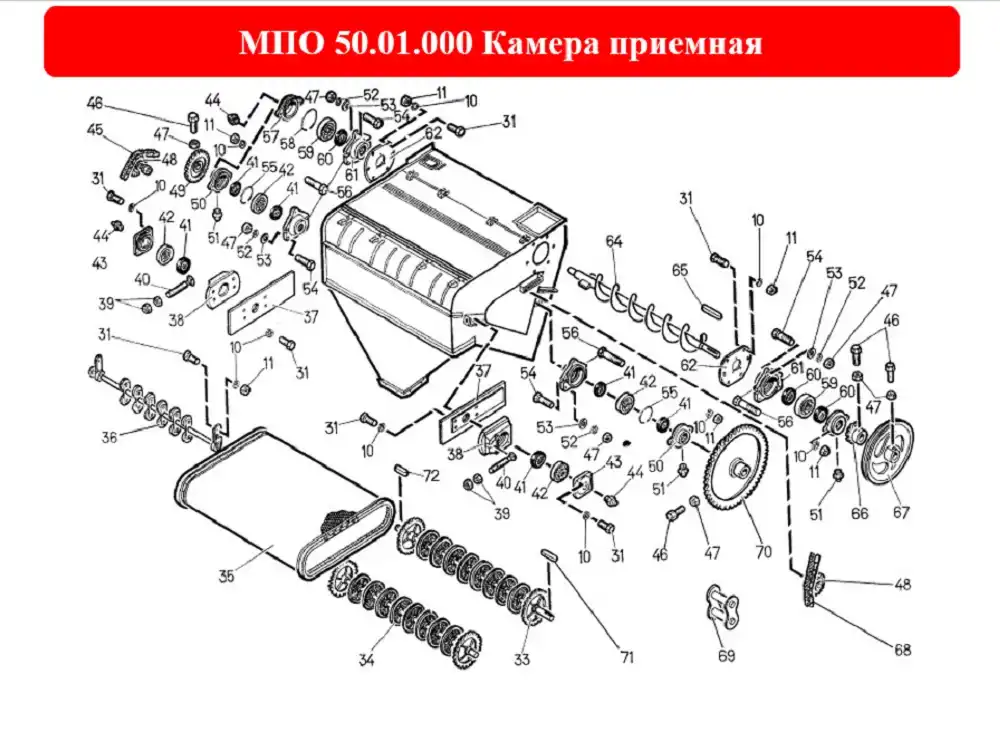

МПО 50.01.000 Камера приемная
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства запчастей к МПО-50. Заказывая у нас детали к этой машине, вы всегда уверены, что приобретете качественный товар по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.
МПО 50.01.000 Камера приемная - основной узел машины МПО-50, в котором происходит процесс воздушной очистки входящего материала.
Элементы корпуса камеры изготавливатся из листового металла марки Ст3 методом лазерной резкии с последующей гибкой и монтажем в единый конструктив постедством точечной сварки и болтового соединения.
Рабочие органы МПО 50.01.000 Камера приемная приводятся в движение от двигателя мощностью 7,5 кВт с частотой вращения 1000 мин.
Крутящий момент передается посредством клинового ремня сечением С(В) на шкив диаметрального вентилятора . От диаметрального вентилятора клиновым ремнем сечением В(Б) крутящий момент передается на вал распределительного шнека. От вала распределительного шнека посредством цепной передачи (шаг цепи 15,875 мм) крутящий момент передается на ведущий вал сетчатого транспортера. От ведущего вала сетчатого транспортера крутящий момент цепной передачей (шаг цепи 15,875 мм) передается на вал подбивальщика. Для отключения подбивальщика цепь необходимо снять.
| № | Наименование | Кол-во |
| 1 | МПО 50.01.010 Корпус | 1 |
| 2 | МПО 50.01.020 Подбивальщик | 1 |
| 3 | МПО 50.01.030 Вал | 1 |
| 4 | МПО 50.01.040 Вал | 1 |
| 5 | МПО 50.01.050 Сетка | 1 |
| 6 | МПО 50.01.060 Шнек | 1 |
| 7 | МПО 50.01.070 Клапан | 1 |
| 8 | МПО 50.01.080 Крышка | 1 |
|
Двигатели, шкивы и звездочки |
|||||
|
№ |
Место установки |
Характеристика обода |
d вала, мм |
Кол., шт |
Обозначение |
|
1 |
Вал двигателя (7,5 кВт) |
2-х ручьевой, Dр=250/112, сечение С(В) и В(Б) |
38 |
1 |
МПО-50.04.101 |
|
2 |
Вал вентилятора |
2-х ручьевой, Dр=355/112, сечение С(В) и В(Б) |
32 |
1 |
МПО-50.04.102 |
|
3 |
Вал распределительного шнека |
Dр=250, сечение В(Б) |
35 |
1 |
МПО-50.01.103 |
|
4 |
Вал распределительного шнека |
звездочка Z=13, t=15,875 |
35 |
1 |
МПО-50.01.603 |
|
5 |
Вал ведущий сетчатого транспортера |
звездочка Z=71, t=15,875 |
30 |
1 |
Н 022.020-018 |
|
6 |
Вал ведущий сетчатого транспортера |
звездочка Z=25, t=15,875 |
30 |
1 |
Н 022.020-09 |
|
7 |
Вал подбивальщика |
звездочка Z=13, t=15,875 |
25 |
1 |
Н 022.203 |
|
8 |
Вал шнека отходов |
Dр=300, сечение В(Б) |
35 |
1 |
МПО-50.04.105 |
|
9 |
Вал ведущий и вал натяжной сетчатого транспортера |
звездочка Z=22, t=38 |
30 |
4 |
МПО-50.01.104-01 |
Камера приемная представляет собой сварной корпус, в котором установлено распределительное устройство в виде шнека и клапана, сетчатый транспортер, приводной вал и натяжной вал, и подбивальшик.
