270 руб с НДС
МПО 50.01.030 Вал
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет большой опыт производства запчастей МПО-50. Заказывая у нас детали к этой машине, вы всегда уверены, что приобретаете качественный товар по разумной цене
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание.
МПО 50.01.030 Вал - каталожный номер узла, входящего в состав приемной камеры МПО 50.01.000.

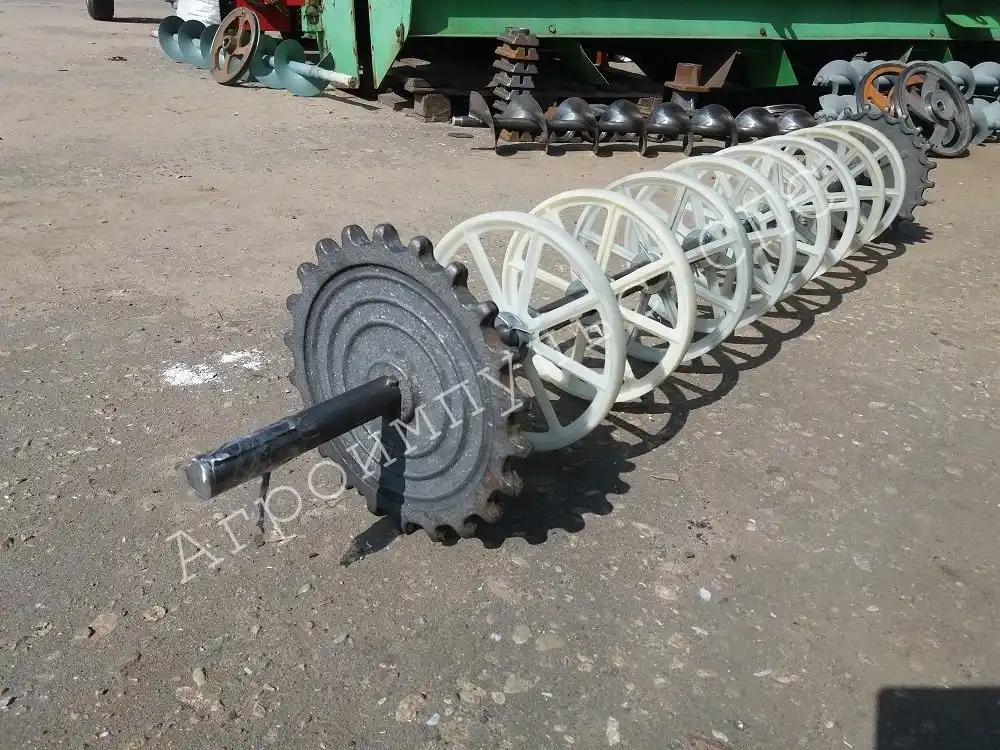

Вал представляет компелект пластиковых роликов (8шт) и две звездочки МПО 50.01.104, зафиксированные на валу МПО 50.01.613.
Вал МПО 50.01.030 (ведущий) работает в паре с аналогичным ведомым валом МПО 50.01.040 и обеспечивает движение бесконечной сетки МПО 50.01.050.
Кинематическая схема привода ведущего вала следующая: крутящий момент передается посредством клинового ремня сечением С(В) на шкив диаметрального вентилятора. От диаметрального вентилятора клиновым ремнем сечением В(Б) крутящий момент передается на вал распределительного шнека. От вала распределительного шнека посредством цепной передачи (шаг цепи 15,875 мм) крутящий момент передается на ведущий вал сетчатого транспортера. От ведущего вала сетчатого транспортера крутящий момент цепной передачей (шаг цепи 15,875 мм) передается на вал подбивальщика.
| № | Наименование | Кол-во, шт |
| 1 | МПО 50.01.104 Звездочка | 2 |
| 2 | МПО 50.01.613 Вал | 1 |
| 3 | ОВБ 6335-01 Винт | 2 |
| 4 | МПО 50.01.005 Ролик | 8 |
| 5 | М10 Гайка | 4 |
| 6 | ОВИ 02.425 Шайба | 16 |
| 7 | 6,3х50 Шплинт | 16 |
| 8 | 2-8х7х63 Шпонка | 2 |
Характеристики.
- Длина - 1600мм
- Ширина - 260мм
- Ширина - 260мм
- Вес - 18кг
