13200 руб с НДС

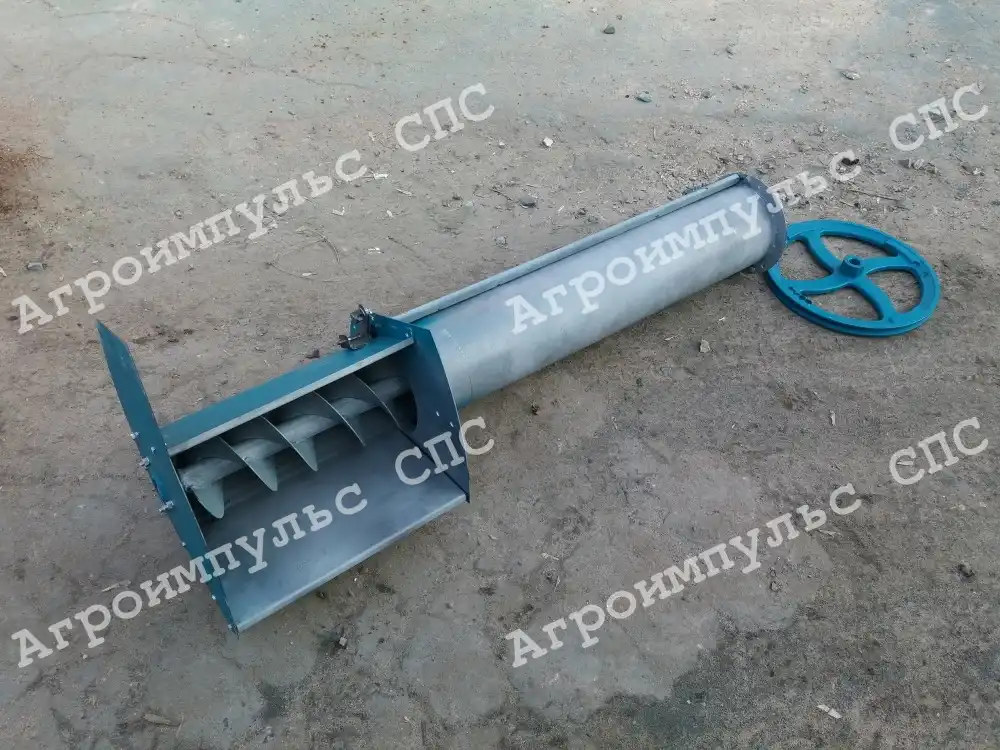

ОВИ 03.340 Шнек приемной камеры в сборе
Как оформить заказ товара:
- воспользуйтесь стандартной формой заявки внизу страницы
- отправьте сообщение на почту zavod-ovs@mail.ru
- свяжитесь с менеджером по тел. 8-900-301-19-70
Покупайте у производителей!
Наша компания имеет многолетний опыт производства ОВС-25. Заказывая у нас запчасти к этой машине, вы можете быть уверены, что приобретаете качественные детали по разумным ценам
Доставка
Выберите вариант:
- Самовывоз
- ТК. До терминала в г.Воронеж довезем груз бесплатно
Описание
ОВИ 03.340 Шнек приемной камеры в сборе - каталожный номер узла, входящего в Камеру приемную ОВИ 03.010. Воздушной части ОВИ 03.000 Очистителя вороха ОВС-25.
Обеспечивает подачу входящего материала в приемную камеру.
Зерно, доставляемое скребковым транспортером 08.105.000, попадает в приемный лоток корпуса шнека, после чего протягивается спиралью шнека ОВИ 03.060 внутрь приемной камеры.
Шнек устанавливается в корпус ОВИ 03.040 посредством подшипников качения 180206 и корпусов подшипников СММ 08.403
Часть корпуса шнека приемной камеры, расположенная внутри приемной камеры имеет технологическое отверстие по всей ширине камеры с регулируемым просветом.
Дозирование подачи зерна достигается с помощью подвижного клапана ОВИ 03.462., осью которого является Торсион ОВИ 03.617.
Один конец торсиона закреплен в трубе, а другой выведен наружу к кронштейну, через который соединяется с тягой регулятором .
Для мелкосеменных культур усилие поджатия клапана меньше, для зерновых – больше..
Характеристики.
- Вес - 15кг.
- Длина - 1680мм
- Ширина - 408мм (по диаметру шкива)
- Высота - 408мм (по диаметру шкива)
| № | Наименование | Кол-во | Ед. |
| 1 | ОВИ 03.060 Шнек | 1 | шт |
| 2 | ОВИ 03.040А Корпус | 1 | шт |
| 3 | ОВИ 03.404 Фланец | 1 | шт |
| 4 | ОВИ 03.407 Фланец | 1 | шт |
| 5 | шкив Н 209.017А, | 1 шт | |
| 6 | корпус подшипника СММ 08.403 | 4 | шт |
| 7 | Подшипник 180205 ГОСТ 8882-75 | 2 | шт |
| 8 | СММ 08.002 Обойма | 2 | шт |
